Heinz Kilfitt 慕尼黑 Makro-Kilar 90mm F/2.8又名 Zoomar Muenchen Macro-Kilar 90mm F/2.8 又名 Zoomar Muenchen Macro-Zoomatar 90mm F/2.8
作者：陈奇军
今天收到了陈奇军老师的宝贵资料，关于Kilfitt 90mm F2.8镜头的辐射测试情况，同时陈老师竟然收集全了Kilfitt 的相关镜头，这个系列的镜头收集全了实在太难了。
Kilfitt Makro Kilar 是最有趣的微距镜头之一，他的焦外光圈是神奇的双光圈，一个大圈套一个小圈（中间是实心的），但是又不同于折反镜头的光圈（折返是中空的）

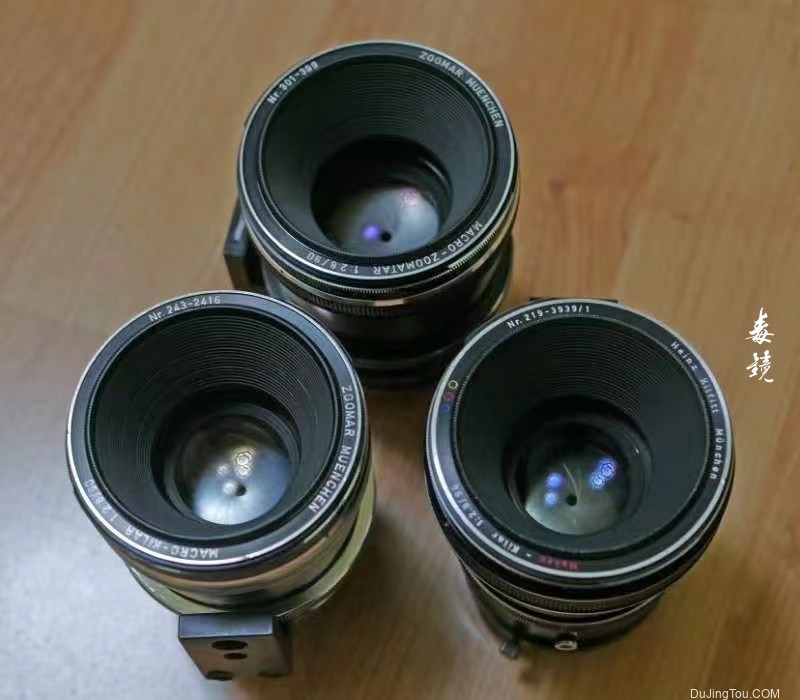

Kilfitt 90mm F2.8有三个系列，特别是219 243 301 辐射情况 219全部有辐射，243早期有辐射 后期没有辐射，最后的301编号开头的没有辐射.
而通过收藏Kilfitt镜头，陈老师发现了 后期版本（301）的Kilfitt 90镜头竟然有着结构的调整，光圈环向前移动了一层。而这个改动在资料中从来没有提及过，这里陈老师也把这个发现分享给了我们大家。
正文
小众收藏最大的困惑是志同道合者少，缺乏交流。我收藏和研究基尔菲特和祖玛十多年时间，至今还有些未解之谜，也无处问道。不过，正是这些未解之谜才让我乐此不疲沉浸其中。我常想，对于基尔菲特和祖玛，倘若我都解惑了，或许就失去这种雅兴了。
对于基尔菲特和祖玛，我还有如下几点困惑，如有高人解惑当感激不尽：
一、 基尔菲特和祖玛镜头的编号，前三位数字代表产品序列，后四位数字是以生产时间为顺序的编号，如219-1018，即219序列的第1018支。基尔菲特（及祖玛）Makro-Kilar（后期改为Macro-Zoomatar）90mm f/2.8的有219、243、301三个序列，均为3组4片天塞型光学结构，其中219号和243序列全开光圈均有同样的双层“甜甜圈”。而301序列的祖玛Macro-Zoomatar 90mm f/2.8光学设计发生了改变，光圈位置也从第二个镜片后面，移到了第一个镜片后面；相比前两个序列产品，全开光圈没有“甜甜圈”且成像更柔。301序列是基尔菲特和祖玛的最后一个民用镜头产品，只生产了约400支。开发这款产品时，厂家在民用镜头市场上已经没有多少竞争力了。我的困惑在于：末路时刻，厂家为何还要对这款镜头重新设计光学结构？更为不解的是，光圈位置为何要位移呢？
二、 基尔菲特Makro-Kilar 90mm f/2.8镜头219序列总产量不足4900支，目前已知最大编号为219-4602。我有一款镜头的编号却为219-29010。根据镜头银色等外观特点判断，其编号应该为219-2901，后面那个“0”是什么情况？另外一款镜头编号是219-3958/1，后面多的那个数字“/1”是什么意思？
三、 基尔菲特Makro-Kilar 40mm镜头有“E”和“D”两种，“E”放大比为1/2，售价较低；“D”放大比为1/1.1，售价较高。那么，“E”和“D”是分别哪个德文或英文单词的缩写？
四、 阿莱（Arri）口的基尔菲特Makro-Kilar A 40mm F2.8（镜头前口标“A”）是254序列，但竟然有个别镜头用的是255序列，这是为何？而产品极少的普拉蒂娜（Praktina）单反相机接口的基尔菲特Makro-Kilar P 40mm F2.8镜头（镜头前口标“P”）为何也采用了255序列？
镜头结构数据
资料来源lensdb：https://lens-db.com/heinz-kilfitt-munchen-makro-kilar-90mm-f28-1956/
| 生产细节： | |
| 宣布： | 1956年 |
| 生产状况： | ● 停产 |
| 原名： | Heinz Kilfitt 慕尼黑 Makro-Kilar 1:2.8/90 ○○○ |
| Kilfitt 慕尼黑 Makro-Kilar 1:2.8/90 | |
| ZOOMAR 慕尼黑 MACRO-KILAR 1:2.8/90 | |
| ZOOMAR 慕尼黑 MACRO-ZOOMATAR 1:2.8/90 | |
| 系统： | – |
| 光学设计： | |
| 焦距： | 90毫米 |
| 速度： | F/2.8 |
| 最大格式： | 中画幅 6×6 |
| 安装座和法兰焦距： | 可互换安装座 |
| 镜头结构： | 3 组 4 个元件 |
| 光圈机构： | |
| 光圈类型： | 预设 |
| 光圈控制： | 光圈环 |
| 叶片数量： | 16（十六） |
| 聚焦： | |
| 最近对焦距离： | <无数据> |
| 放大倍率： | <无数据> |
| 对焦模式： | 仅手动对焦 |
| 手动对焦控制： | 调焦环 |
| 物理特性： | |
| 重量： | 480克 |
| 最大直径 x 长度： | ⌀84×78mm |
附录，关于Kilfitt的背景知识
资料来源：http://camera-wiki.org/wiki/Kilfitt
Heinz Kilfitt （Heinrich Wilhelm Kilfitt；* 1898 年 5 月 27 日生于波鸿-亨特罗普；† 1980 年 11 月 8 日逝于慕尼黑）是一位多产的相机设计师（他在 20 世纪 30 年代设计了第一台机器人相机[1]）。他的Heinz Kilfitt München公司主要以其 20 世纪 50 年代和 1960 年代的创新系列微距、长焦和变焦镜头而闻名。 Kilfitt 签约为福伦达制造开创性的 1960 Zoomar 36-82mm 镜头。后来，随着 Heinz Kilfitt 于 1967 年退休，Zoar 设计师 Frank G. Back 博士收购了 Kilfitt 公司，并继续在 Zoomar 位于纽约长岛的家中生产产品。
基尔菲特还生产了一些相机。麦基翁列出了与机器人类似的基尔菲特电机相机，并表示，在将他的原始设计卖给伯宁后，基尔菲特最终被他们阻止制造这个相机。[1]
Kilfitt 设计了Mecaflex 35 mm SLR；梅斯最初生产相机机身，但只生产了少量相机后退出了交易，基尔菲特聘请摩纳哥的塞罗亚公司代为生产机身。
|
|
海因茨·基尔菲特
资料来源：http://www.praktina.com/pulen08.htm
Kilfitt 是 1950 年代和 1960 年代最优秀、最具创新性的德国镜头制造商之一，以其微距、长焦和变焦镜头而闻名。 Heinz Kilfitt 于 1941 年在慕尼黑开始了自己的事业，并于 1946 年在慕尼黑成立了 Kilfitt Optische Fabrik。第一款 Kilar 镜头于 1948 年上市。150mm 镜头随后推出了 90mm、135mm、300mm、400mm 和 600mm。 1954 年，Kilfitt 制造了世界上第一支 35mm 微距镜头 3.5/40 Kilar，最初由 Kamerabau Anstalt 在瓦杜兹（列支敦士登）组装。 1966 年，Zoar Inc. 成为公司所有者，并以 Zoomar 名义继续生产镜头，直至 1979 年。
| 制造商 | 1946-1964 Heinz Kilfitt Optische Fabrik 1964-1966 Kilfitt Optische Fabrik inh Dr.G.哈伯莱因 |
| 公司所在地 | 慕尼黑, 西德 |
| 镜片上的制造商名称 | 1946-1964 海因茨·基尔菲特 慕尼黑 1964-1966 基尔菲特 慕尼黑 |
带 Praktina 卡口的镜头
| Lens Name | Focal Lenght |
Aperture Max-Min |
Elem./ Groups |
Closest Focus m |
Diaph. Type |
Finishing | Filter Size mm |
|
Macro-Kilar A
|
4 cm | 2.8 – 22 | 4 / 3 | 0.10 | BV | silver | Serie V |
|
Macro-Kilar PA
|
40 mm | 2.8 – 22 | 4 / 3 | 0.10 | BV | black | Serie V |
带可互换安装座的镜头
| Lens Name | Adapter family |
Focal Lenght |
Aperture Max-Min |
Elem./ Groups |
Closest Focus m |
Diaph. Type |
Finishing | Filter Size mm |
|
Kilar
|
KI/1 | 90 | 3.5 – 32 | 3 / 3 | 1.5 | NB | silver | 37×0.5 |
|
Macro-Kilar
|
TU | 90 | 2.8 – 32 | 4 / 3 | 0.18 | BV | silver | 64×0.75 |
|
Macro-Kilar
|
WE | 90 | 2.8 – 32 | 4 / 3 | 0.18 | BV | black | 64×0.75 |
|
Kilar
|
KI/1 | 135 | 3.8 – 32 | 3 / 3 | 1.5 | NB | silver | 40.5×0.5 |
|
Kilar
|
KI/2 | 135 | 3.8 – 32 | 3/3 | 1.5 | NB / BV | ver. 1 – silver ver. 2 – black |
40.5×0.5 |
|
Kilar
|
KI/2 | 150 | 3.5 – 22 | 3 / 3 | 1.5 | NB / BV | ver. 1 – silver ver. 2 – black |
52×0.75 |
|
Tele-Kilar
|
KI/2 | 300 | 5.6 – 32 | 4 / 2 | 3 | NB / BV | ver. 1 – silver ver. 2 – black |
68×0.75 |
|
Tele-Kilar
|
WE | 300 | 5.6 – 32 | 4 / 2 | 3 | BV | black | 68×0.75 |
|
Pan-Tele-Kilar
|
KI/2 | 300 | 4 – 32 | 4 / 2 | 3/1.8 | BV | black and silver | 88×0.75 |
|
Pan-Tele-Kilar
|
WE | 300 | 4 – 32 | 4 / 2 | 1.8/1.4 | BV | black | 88×0.75 |
|
Fern-Kilar
|
KI/2-AN | 400 | 5.6 – 45 | 2 / 1 | 10 | NB | gray and silver | 106×1 |
|
Fern-Kilar
|
KI/2-AN | 400 | 4 – 45 | 2 / 1 | 10 | NB | gray and silver | 106×1 |
|
Sport-Fern-Kilar
|
KI/2-AN | 400 | 4 – 45 | 2 / 1 | 5 | NB | black and silver | 106×1 |
|
Sport-Fern-Kilar
|
WE | 400 | 4 – 45 | 2 / 1 | 5 | NB | black | 106×1 |
|
Fern-Kilar
|
KI/2 | 600 | 5.6 – 45 | 2 / 1 | 20 | NB | gray and silver | 132×1 |
|
Sport-Fern-Kilar
|
AN | 600 | 5.6 – 45 | 2 / 1 | 10 | NB | gray and silver | 132×1 |
|
Sport-Fern-Kilar
|
WE | 600 | 5.6 – 45 | 2 / 1 | 10 | NB | black | 132×1 |
|
Kilfitt 适配器系列
• KI/1适用于带 Leica 螺纹接口和 93.3mm 套准的镜头 • KI/2、TU 和 AN适用于带 Leica 螺纹接口和 78.8mm 套准的镜头 • WE适用于带定位环接口的镜头备注 此列表包括 Kilfitt 镜头直到 1966 年。1966 年之后生产的镜头被标记为“Zoomar”。大多数 Zoomar 镜头都有适用于 Praktina 安装的适配器。 |
||||||||
