“ 使用Nikkormat EL，自动化是您的仆人，而不是您的主人。您可以随时覆盖自动系统，并根据您的图案想法对曝光进行个人控制 ”… – 第一台自动尼康 时间的宣传活动苍蝇，事情发生变化。最新的FM2n营销手册在零售店有一些关键短语，如：“ 完美主义者的尼康 ” .. “ 指挥摄影 ”; “ 你把一切都在你的手中 ……” 。下载 Nikkormat EL（External Link @ Butkus.org）PDF手册的副本



自从25年前电子Nikkormat EL首次亮相以来，相机设计的方向和理念当然有许多事件，事件和变化。回想起来，在那些日子里，人们会想像尼康这样一个领先的趋势设定制造商如何安全地解释，并引导消费者拥抱摄影自动化的优势，而不会失去身份。几十年之后，我们必须用纯机械设计相机来回溯和解释摄影简单的起源。这是相反的，我想。没有必要花费任何页面来尝试解释和阐述更多的自动相机的优点（相反，我认为应该是相反的方式，哈！）。但是由于这是提供自动化功能的第一台尼康，我们可能必须从头开始，从EL提供的概念，可靠性问题，功能和功能中解释更多。某些地区可能看起来是按照今天的标准来判断的，但是我们不应该把现代全面的单反相机用户的角度评为EL。我们在这里谈论历史，因此在您开始冲浪这个网站之前先调整自己。 我可以提醒你，第一个计划AE是1982年的FG，第一个快门优先AE是1983年的FA，这个EL是第一个提供光圈优先AE的尼康 – 在1972年。如果你是三十岁的年龄组或者更少，这个相机存在，而你还在幼儿园挣扎着如何完成歌曲“叮当响铃…”。

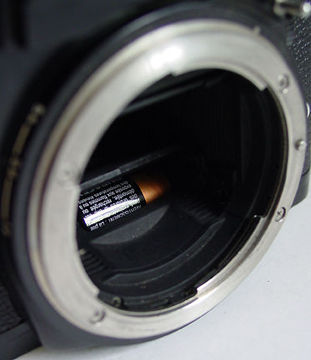

信用：电池在哪里？翻转反光镜，您可以在那里更换电池。这种早期的非AI电子NIKKORMAT EL coutesy的图片：拉塞尔·高福® <[email protected]>”罗素也有一个eBay商店。对自己所有的图像出现在此版权所有©2003年版权所有，转载请尊重贡献摄影师的视觉属性。

Nikkormat EL – 功能与控制第一部分

文件大小：HTML页面（22k ）载入中…

由于机械Nikkormat相机在许多方面是Nikon商业上的一个成功的系列，原来EL的电子版本受到了许多批评家和杂志作家在推出时一致的热情，非常受欢迎。

正如我所说，在“全机械”时代推出的电子照相机如EL，不仅在先进的设计和施工质量方面证明其优点，而且最重要的是作为一个超级实用和能力强的相机摄影一切形式，从日常到最复杂的情​​况。 Nikkormat EL提供的许多决定性新功能之一，首先是电子控制快门。它可以在每个设置下提供可获得的速度精度，并且每次选择任何给定速度时都能保持完美的重复精度。当与早期Nikkormats和专业尼康F＆F2采用的“中央重量”自动正确曝光，还可以选择在手动模式下选择自己的曝光设置。而且，由于速度调整在4秒到1/1000的整个范围内是连续的，所以您可以使用更广泛的曝光范围。

其次，“中央重量”计量系统是许多原因之一，使人们对通过镜头曝光控制的一些可靠的可靠技术感到更开心。它的能力，基于您的曝光主题是一个特殊的优势，因为它已经有一些其他较早的尼康相机证明其价值和可靠性。

一些Nikkormat EL功能不太明显，今天的标准，但同样重要。例如，背面体现了与着名的尼康F2相似的特殊薄膜平整系统。这部电影至关重要，要保持绝对平坦。否则，最好的镜头不能产生真正清晰的图像。镜子超大，即使使用1000mm镜头，也不会切割取景器图像的任何部分。

一个值得注意的功能是相机保护快门释放免受不必要的跳闸，背面意外打开，快门速度拨盘和ASA选择器无意识复位。稍后将在功能部分中详细解释。

即使是常见的事情，例如颈带小孔也给予了细致的关注和关注：它们用不锈钢刀片加固，以增加耐用性。无论如何，与其机械相比，Nikkormat EL也是一个以人为本的相机。它的形状和重量，其控制的轮廓和位置 – 其中许多是塑料缓冲的舒适操作 – 赋予它一个完全非常自然的尼康“感觉”，这是尼康着名的每个相机的标志。

Nikkormat EL – 特色与控制第二部分

文件大小：HTML页面（21k ）载入中…

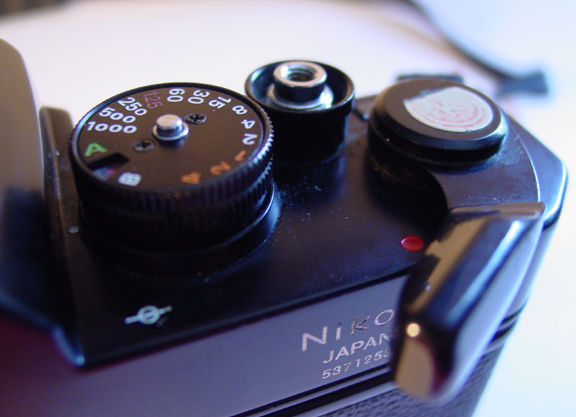

特征和亮点 杆的单次短行程（135°）使胶片前进，旋动快门，并启动框架计数器。此外，当控制杆处于与行程结束时释放的30度对位位置（与较晚的EL2相同）时，曝光测量仪系统将打开。

将控制杆推回到相机位置的同一位置会关闭仪表并锁定快门释放装置，防止意外曝光。杠杆的尖端是塑料缓冲的，以使拇指容易。您可以将其与机械Nikkormat FT3的AI版本进行比较 ，它在20°对立位置使用135°。

。EL具有明亮而对比的取景器屏幕。使用微棱镜点，您可以舒适地撰写和查看。在内部，它显示一个完整的快门速度刻度，您拍摄的速度清晰地显示，以及EL仪表系统使用的“加权”区域。 信用：图片coutesy的：拉塞尔·高福® <[email protected]>”罗素也有。eBay商店对自己所有的图像出现在此版权所有©2003年版权所有，转载请尊重资深摄影师的视觉特性。

取景器目镜是螺纹接受尼康系统配件，如直角观察附件，目镜放大镜，目镜校正镜头和闪光灯准备就绪 附件旋钮也打开背面。要打开Nikkormat EL，请将倒带旋钮向上拉（首次松开安全锁后）。背部铰链并保持连接到相机。倒带旋钮具有折叠曲柄，方便快速的胶片倒带。新的设计进步使得Nikkormat EL中使用超大镜子成为可能。这消除了取景器上角的图像截止，否则可能会发生长焦距镜头。当快门释放被按下而升高并且在曝光之后立即返回到观看位置时的自动反射镜动作非常好且有效地被阻尼并产生较低的镜面振动，这在一些高倍率的工作中是关键的。

电影在EL中保持真正的平坦。因为薄膜平整度对于清晰的图片至关重要，Nikkormat EL设计特别注意这一功能。薄膜卷绕在卷取卷轴乳胶面上，与乳液侧面缠绕相比，其自然卷曲和抗皱性能更好。而且，尼康F2型大型压板，胶卷辊和胶片盒稳定器可确保正确的胶片定位和平滑胶片运动。胶卷装载快速而简单，因为多槽的卷轴，最终在许多尼康的标准下来。

Nikkormat EL – 功能与控制第三部分

文件大小：HTML页面（28k ）载入中…

电子控制快门这可以作为第一个量产的电子尼康单反相机。没有人比公司本身更加注意其可靠性，因为它可能是一个灾难性的第一尝试或成功故事，这将说服用户电子时代到达摄影。因此，尼康本身开发了EL的固态电子电路，这使得Nikkormat EL不仅可以提供完全自动的曝光控制，而且提供极高和恒定的快门速度精度。

当设置为“ A ”时，相机会自动选择将在所选镜头光圈下给出正确曝光的快门速度，并指示取景器中的速度。此外，自动系统不限于标记的速度，但可以选择可能需要的任何中间设置，这意味着EL具有无级 快门速度控制，从4秒到1/1000秒。您也可以随时以特定的快门速度进行拍摄，并且通过简单地对准取景器中的仪表针仍然确保完美曝光。

这对于用户来说是一件新事物，而且机械快门也是不可能实现的。由于电子系统生产的异常速度精度（如我所说的那些时间），它的狭窄纬度电影对于彩色摄影来说尤其有用。为了恢复其性能，设计构成Nikkormat EL控制系统核心的电子元件是至关重要的。我们来看看摄像机设计中电子应用背后的新兴时代和技术。 信用：图像coutesy的：拉塞尔·高福® 。<[email protected]>”罗素还具有eBay商店靠他自己。本文出现的所有图像均为版权所有©2003.保留所有权利。请尊重贡献摄影师的视觉属性

整体集成电路（IC）尺寸小于匹配的头部。然而，它包含大约100个电子元件–74个晶体管和27个电阻 – 都集成在2毫米方形基板上。尼康开发的这款IC的单片结构不仅有助于Nikkormat EL的紧凑性，更重要的是对其快门的绝对可靠性。它消除了多个电路之间连接不良的风险，并且即使在极端的热和冷条件下也能确保准确和高度稳定的快门性能。* 信用：图片放大的芯片由尼康技术部门提供。在马来西亚Shriro。



功能电阻元件（FRE）尼康技术的另一个产品是功能电阻元件（FRE），它将ASA胶片速度和镜头光圈设置传输到电子电路。它由硬质玻璃底板上的超精密金属电阻组成，可提供稳定的温度和湿度变化。通过使用贵金属连接水龙头和跟踪刷，这一重要组件已经变得更加耐用。* 信用：从参考手册中提取的图片，由尼康技术部门提供。在马来西亚Shriro。* 拥有现代化的多模式单反相机的复杂性相比，这可以很简单，比如一个 新的F-1佳能 。我有更详细的信息来解释FRE的工作原理。但再次，这是EL后10年，它是竞争公司的顶级专业模式。

由于电子照相机需要电池来支持大部分主要功能，所以电源问题得到很好的解决。单个6伏电池不仅为快门供电，而且还为计量系统供电。的氧化银类型 选择电池的效率，即使在低至-15°C（5°F）和高达55°C（130°F）的极端温度下，以及其极大的容量。此外，Nikkormat EL电子电路的省电，高级设计有助于延长电池寿命。在正常使用下，将持续一整年。（即使完全耗尽，快门仍然可以在1/9秒运行，通过跳闸机械后备杆 – EL，FE等销售情况的很多重要原因之一至少在于说服我改变从FM到FE，哈！）

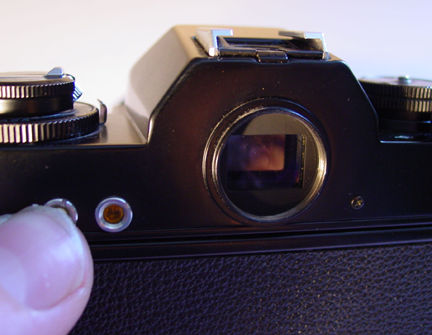

与其他型号一样，您不会在身体下方找到电池仓盖，其实一些早期的机械Nikkormats是一样的。因为电池被放置在镜盒的底部 – 尼康意识到，最后，最后，Nikkormats F和EL系列被还原回到底部而不是身体 – 这是方便的因素，但可能是尼康认为细胞必须被保护 尼康正式宣传营销手册，它有助于保持Nikkormat EL机身尽可能紧凑和纤薄。无论是什么原因，升起相机镜后都很容易改变。但是一个方便有用的功能是，有一个电池测试按钮和状态指示器，位于相机背面。这一直被保留到1978年的FE。

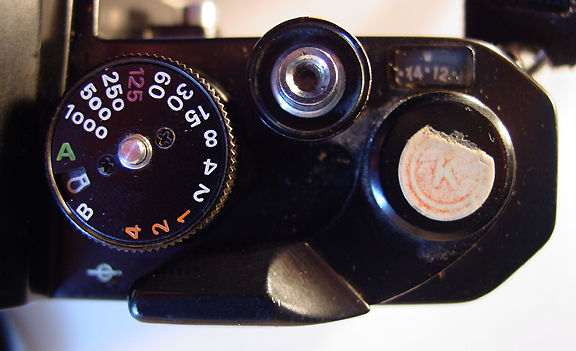

Nikkormats的主要兴趣之一是与80年代初期和80年代的ALL专业车型相比，其同步速度更高。凭借其焦平面快门帘仅在7毫秒内穿过胶片区域，Nikkormat EL可以以高快门速度为所有类型的闪光灯提供同步。相机以1/125秒的速度同步电子闪光灯，对于FP，M和MF型闪光灯，从B到1/1000秒的速度。要将相机设置为使用的闪光灯类型，只需提起并旋转快门速度拨盘周围的同步选择器环，直到刻度盘上的窗口中出现正确的符号（〜为电子闪光灯，o。为灯泡）。

单个同步终端可容纳所有闪存单元。它是螺纹的尼康螺丝同步电缆，也接受标准PC线。此外，相机顶部的附件“热”鞋允许与具有匹配的无绳触点的闪光灯组件进行无绳连接。只有当插入这样的闪光灯单元时，鞋才有效。

透镜（TTL）Nikkormat EL仪表系统以自己的方式采用专有的独特设计，由尼康开发并被专家认为是通过镜头曝光控制最全面的可靠性之一。大多数尼康用户现在非常熟悉60/40中心加权平均计量 – 可能目前的新用户甚至可能不太重视，因为自1983年以来，尼康的多段测光开始的尼康测光方法，它已经慢慢地发展成为一个非常复杂的计量系统（最好的代表现在的F90 x和尼康F5）。但中心加权平均计量是自成立以来的单反相机业务的头几十年来尼康的主要计量系统。当然，EL也在使用它。

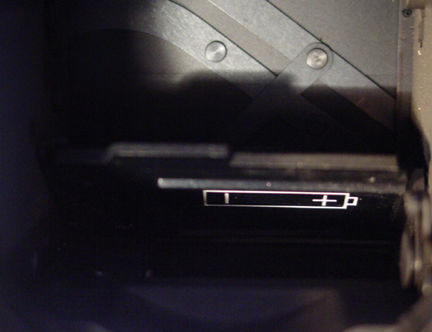

信用：Nikkor EL的电池状态检查。图片coutesy的：拉塞尔·高福® <[email protected]>”罗素也有。eBay商店对自己的所有图像本文保留版权©2003.版权所有出现请尊重资深摄影师的视觉特性。

与外部仪表相比，将仪表放在镜头后面只是系统实现真正自动曝光精度的第一步。使用中心加权平均计量系统，可以观察到电影上记录的整个场景的亮度，但将其灵敏度集中在主要主体通常所在的取景器屏幕中心的12mm直径区域。由于这个概念，它不会被图片其他地方的明亮或更暗的区域所误导，这可能会导致其他正常计量系统出现故障。相反，它也可以确保更准确的曝光，即使是像海滩或背光对象这样困难的高对比度情况。此外，该系统与早期的Nikkor光学（Auto-Nikkor）镜头在全光圈下工作，因此没有明亮的，清除取景器图像。此外，当使用扩展，波纹管等附件时，它也允许停止计量。与机械Nikkormats相比（但是与Nikon FE非常相似），EL的另一个优点是从EV 1到EV 18的灵敏度范围更广（例如，f / 1.4时，f / 1.4为1秒，f / 16为1/1000秒与ASA 100胶片和50mm f / 1.4镜头）。仪表可以预设为从ASA 25至1600的胶片，并与f / 1.2至f / 32的镜头孔耦合。一个 仪表可以预设为从ASA 25至1600的胶片，并与f / 1.2至f / 32的镜头孔耦合。一个 仪表可以预设为从ASA 25至1600的胶片，并与f / 1.2至f / 32的镜头孔耦合。一个取景器中可以看到完整的快门速度， 包括B和A （自动）; 也是一个绿色针，指示编程的快门设置，黑色针显示所用的实际速度。通过胶片推进杆的正常动作自动打开和关闭仪表。

使用EL 自动曝光控制当快门速度设置为“ A ”时，Nikkormat EL是一款全自动精密摄像头。您只需将镜头预设到所需的光圈，对焦，撰写照片和拍摄。相机将每次自动提供理论上完美曝光的照片。

没有必要把你的眼睛从寻找器。你看到绿色针指向左边的刻度上的“A”。当您将胶片提升杆摆动到30°的对位位置时，打开仪表，黑色针头会移动以指示将进行曝光的快门速度。该速度不限于标记设置，但可能在4秒至1/1000秒之间的任何地方，因为自动选择是连续和无级的。

手动曝光控制与EL有时你会想要它，像尼康FM2口号说：“ 你把一切都在你手中 …“，因为EL具有手动控制功能，就像手动相机一样，Nikkormat EL可以随时随地轻松地将快门拨盘从锁定的”A“位置解除，并将其转到所需的位置设置，不需要看表盘;您会看到取景器中的绿色指示灯移动到您选择的速度。接下来，转动镜头光圈环，直到黑色针与绿色相符，并且您的Nikkormat EL设置为正确曝光自动快门速度，手动控制，电子系统确保您使用的快门速度的准确性，通过提供这种曝光多功能性，Nikkormat EL可以让您完全自由地探索许多摄影位置，如您所想手动相机可以为您提供。

曝光“内存锁定” （AE锁定）在某些特殊条件下，您可能希望将曝光置于远远小于“加权”测光区域或该区域外的人的一部分。使用Nikkormat EL，您可以轻松实现，仍然可以享受自动曝光精度。那么这个杠杆也可以作为一个自动计时器，在激活后反方向延迟10秒（反方向）。

您只需将相机移动到取景器中心所需的区域，或者接近您的主体，直到该部分填满取景器的“加权”区域。现在，当您按下曝光锁定杆朝镜头时，仪表系统会自动“记忆”或“锁定”该区域所需的曝光（只要握持手柄）（现代而言，我们称之为AE锁，现代汽车SLR提供）。您可以重新组合您的照片，然后按快门释放。但事实上，大多数人对AE锁定或曝光补偿不太乐意。（全部自动相机也具有此功能，另一种方法是调整ASA / ISO设置以“愚弄”相机的电子大脑，认为您在相机中使用更快/更慢的影片）。目前的趋势是使用闪光灯填充 – 如果使用创意，更多的自然结果可能会产生（首先在尼康F801中看到，如果我还记得..）。现在，随着AF，他们有更加复杂的填充闪光技术，如3D矩阵等。

信用：Nikkor EL的电池状态检查。图片coutesy的：拉塞尔·高福® <[email protected]>”罗素也有。eBay商店对自己的所有图像本文保留版权©2003.版权所有出现请尊重资深摄影师的视觉特性。

EL 不提供 常见的曝光补偿环（如Nikon FE左图所示），而是在快退曲柄下的Film Speed。毕竟，这是尼康“电子”的第一个。

无论如何，任何适度经验丰富的用户了解并知道如何通过ASA / ISO设置“播放”，即使在手动机构中也能实现曝光补偿。因此，如果您投资或购买了二手车型的EL，这样做也是一样。

我很抱歉，因为我没有EL，所以它有很少的插图帮助你浏览这个网站的图形和插图。
