“在许多方面，Nikkormat EL2和FT3是最好的Nikkormats，它们都有镜子锁定，自动索引（AI），使用灯泡或电子闪光灯EL2具有电机绕组的附加优点，除了尺寸，重量，尺寸和更高速度的良好的马达驱动在MD12，它比FE更好，1978年发布了一个紧凑的后续模型，数量稀少，在日本获得更高的溢价… “
HIURA晋® ; Nikomat ML，日本 “ Nikomat ” 日本本地图片库下载 Nikkormat EL2（External Link @ Butkus.org）PDF手册的副本
质量和可靠性仅仅是将尼康与其他相机搭配使用的许多特征中的两个，而EL2则是固有的，这是自动尼康，遵循了1972年的EL。EL2与其配套的AW-1自动络筒机不仅工作专业和高级业余爱好者，而且具有直观的光圈优先，自动摄像机能够自动拍摄的绝对初学者。
虽然自动化在响应性方面无疑是有利的，但有时候需要进行调整 – 而EL2使这成为可能。在自动曝光控制中，指尖启动的曝光存储锁有助于瞬间曝光超驰，而曝光补偿环（在EL的首次亮相期间尚未找到）允许精确调整摄像机的计量系统，以精确匹配个人需求和偏好; 或者最好的是，完全手动控制8到1/1000秒的快门速度范围 – 只需简单的快门速拨。
作为AI的特色尼康相机，EL2接受所有过去，现在和可能的未来AF Nikkor镜头，以及一起构成尼康系统的绝大多数配件。除了当然没有享受当前尼康系统提供的最新计量功能的奢侈品。希望尼康认识到向后兼容性问题，但如果您的主要目标是吸取百万Nikkor手动对焦光学元件，EL可能是一个非常有吸引力的入口，因为它有许多有用的功能，从今天的相机丢失。
为了帮助您更好地了解EL2，这里是主要功能的总结，其次是更详细的操作部分：
自动曝光控制 EL2的曝光测光系统为任何人提供了更高的成像率，从最高级的业余到最先进的专业人士，甚至有助于促进严肃的单反相机摄影，因为你真的不能指望新手了解原理背后如何操作机械相机。包括单片IC和功能电阻元件（FRE）在内的固态电子元件的使用确保了可靠的操作和更少的从实验室返回的不正确曝光的照片。EL2的自动化功能与尼康系统的大部分镜头和配件配合使用。
自动绕线。 符合人体工程学设计的AW-1自动络筒机EL2提供了一个相当紧凑，完全集成的设计，即使在使用超长焦镜头拍摄时也能保持平衡，稳定的手持拍摄; 自动上链功能消除了改变把手推进胶片的必要性。人工工程因素已经进入细节，如电影提升杆的无滑动尖端到快门释放按钮的理想位置; 相机的控件是自然定位的。尺寸，重量和平衡已经过优化，为摄影师提供了舒适舒适的照相机。虽然与FM-FE的MD-12相比，它没有手抓，但是，第二台Nikkormat享有免费的自动胶片提升（类似于原始EL，
EL2的胶片推进机构经过专门设计，可以承受动力胶片前进的严酷度。卷绕机以任何快门速度以每帧仅半秒的速率提供自动胶片提前。安装了AW-1自动络筒机的EL2使得摄影师几乎可以以更低的成本获得装有电机驱动的摄像机的所有优点。

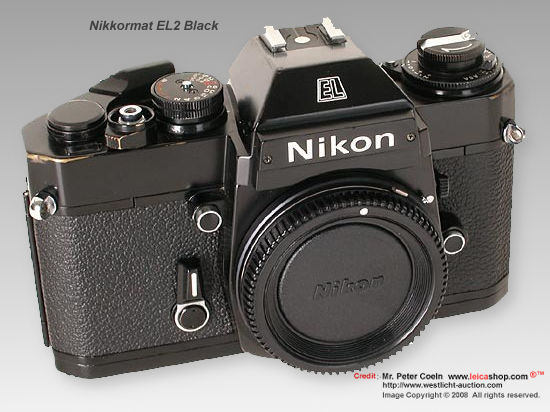

信用：先生的图片由彼得·科尔恩从LEICA店 ® ，奥地利谁还经营热门Westlicht拍卖行。图像版权所有©2008.保留所有权利。请尊重贡献摄影师的视觉属性。
曝光补偿。 与以前的型号相比，EL2升级了两种不同的曝光补偿系统。方便的指尖式记忆锁定杆可以在拍摄背光或高对比度的对象时方便瞬间的曝光补偿; 另一方面，曝光补偿环允许EV-1和+2之间的补偿系数保持较长时间。
取景器。
即使在许多不利条件下，也可以在整个图像区域上提供相当明亮和对比的观看精确，准确的聚焦。聚焦屏幕由三种类型的聚焦辅助设备 – 绝对精度的分割图像，快速动作的微棱镜以及与超长焦镜头或特写镜头配件一起使用的精细地面外场。清晰显示基本曝光信息，以进行精确的自动或手动拍摄。透镜测光。它还集成了透镜测光系统，为大多数Nikkor镜头提供全光圈曝光测光。该仪器采用流行的中心加权原理。两个硅光电二极管测量整个取景器区域，但是将其灵敏度集中在12mm直径的中心区域的60％，这在清晰的聚焦屏幕上概述了。这在正常的拍摄条件下提供了可接受的曝光，但提供了特殊照明情况或摄影应用所需的灵活性。它甚至可以垂直或水平地进行。
快门。EL2的金属焦平面Copal方形快门垂直移动，并以电子方式进行定时，以无级方式在8到1/1000秒的速度范围内提供精确的曝光持续时间。全手动控制，有14级快门速度，加上“B”设置。提供全闪存同步，几乎所有快门灯都具有灯泡同步，电子闪光同步速度可达1/125秒。MX切换是自动的。
自动最大光圈分度（Al）。 使用其他Nikkormats（AI特色机械FT3除外）时，您不需要手动索引镜头的全光圈曝光测光的最大光圈，当使用配有仪表耦合脊的镜头时; 这使得无瑕疵的镜头安装以及故障安全的仪表耦合。
符合人体工程学设计的控件。相机的控制已经很好，即使在长时间拍摄时也能轻松处理。塑料薄膜提前杆确保无滑动的手动上链，并且成形的记忆锁定杆位于前面，便于协调的致动。即使是身体覆盖物的质地也被认真地确定为正，无滑动的抓地力和坚固的硬磨损。在快门速度拨盘，胶片释放卡扣，ASA胶片速度选择器和快门释放按钮上提供安全锁，确保在拍摄会话期间设置不会漂移或无意中控制功能。

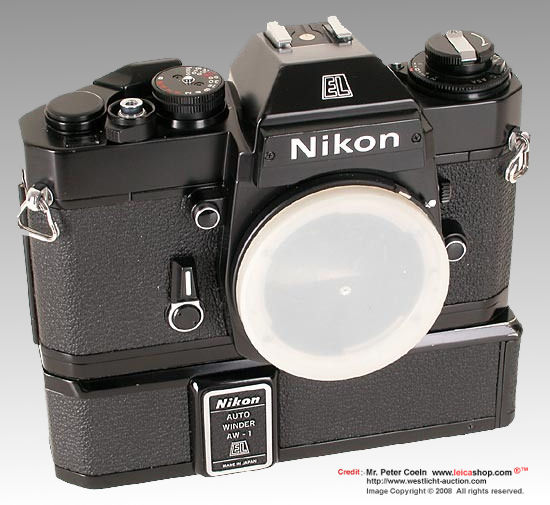

信用：先生的图片由彼得·科尔恩从LEICA店®，奥地利也经营一个受欢迎的Westlicht拍卖行。图像版权所有©2008.保留所有权利。请尊重贡献摄影师的视觉属性。
尼康卡通镜头座。 着名的F-mount。它具有一个坚固耐用的坚固耐用的卡口，安全可靠，而且可以扭转手腕的变化。当您最需要精度和可靠性时，没有线程可以穿戴，没有附加适配器脱机或松动。安装接线片由不锈钢和磷青铜制成，因此您的Nikkor镜头始终如新的设计，即使在连接和拆卸数千次后也是如此。您可以在最大光圈下拍摄，景深几乎不存在，知道您将获得所有可用的清晰度。注意到其快速的镜头更换能力，安装座提供精确的座椅和几乎每个Nikkor的正对准。进一步，配有尼康标准（44mm直径）卡口式镜头安装法兰，用于安装任何Nikkor可互换镜头（几乎所有AF镜头）。法兰由经过特殊处理的耐磨钢制成，确保精确的座位和对准精确的46.5mm法兰到胶片距离。卡口的卡口式设计能够实现短时间的60°扭曲锁定动作，实现快速和安全的连接。
警告：新款G系列Nikkor镜头在镜头上没有光圈环无法调整APERTURES 与AI-spec手动对焦尼康EL2; 请忽略本网站所包含的部分内容。
尼康EL-2身体，铬：100-35-001; 尼康EL2身体，黑色：100-35-041; 自动络筒机AW-1：1 00-28-700; 硬壳CM-3：100-28-800; 硬壳CM-9：100-28-803; 袋CS-11：100-28-01
现代经典单反相机系列：Nikkormat EL 2 – 操作基本介绍
文件大小：HTML页面（22k ）载入中…
设置/处理尼康EL2相机
的基本步骤自动曝光控制（光圈优先AE – 意味着设置光圈以获得您的首选景深，相机照相适当的快门速度以匹配您的设置）尼康EL2极大地简化了拍照，并将其重新设置为完全手动控制，即使是绝对的初学者也能获得高度的成功。
一旦相机已经装载了所需的电池和一卷胶片（相应地设置了胶片的ASA速度，这是非DX码相机，则需要手动调整ASA / ISO ），请遵循以下步骤结合EL2的使用说明书，以获得最佳效果。
1.检查电池电量。
2.确认操作模式设置为A（自动）。
3.打开仪表。
4.设置镜头光圈。
5.查看并专注于您的主题，并撰写图片。然后拍摄。特殊拍摄情况的其他步骤例如，拍摄背光或侧光的拍摄对象时，您会发现使用记忆锁将导致更好的曝光：将拍摄对象中心放置在屏幕上所示的12mm直径圆中，定时杆向镜头固定; 然后，按住自拍按钮，重新构图并拍摄。
记忆锁/ AE锁定杆。
确定实际照片中哪些元素将出现在或不在焦点上：在拍摄之前按下景深预览按钮。
景深预览
采用EL2 / AW-1组合
使用附带的AW-1自动络筒机，摄影师可以像普通摄影一样轻松拍摄动作，捕捉当前的高峰。只需采用与EL2相同的基本步骤，但有一些微小的变化：确认快门速度拨盘设置为“A”后，将AW-1的电源开关转到“ON”。然后，打开相机的电表。
使用内置在快门释放按钮周围的衣领的开关。胶片提升杆应与相机机身齐平。曝光后，将手指从快门释放按钮上取下 – 自动络筒机会使胶片自动前进，使相机下次拍摄。
例如，为了连续拍摄背光拍摄对象，或者故意曝光不足以产生更丰富的颜色：通过调整在拍摄之前与ASA胶片速度选择器完全相对的EV环进行必要的曝光补偿。
曝光
补偿
环。为了尽量减少因镜子运动引起的相机振动（对于时间曝光或关键特写摄影，需要考虑的重点）：在拍摄前将镜子向上锁定。
镜子锁定杆。
为了防止在遇到某些照片时需要提及：
现代经典单反相机系列：Nikkormat EL 2 – 其Copal方形快门和功能
文件大小：HTML页（27k ）载入中…
快门功能
尼康EL2配有Copal Square ES电子快门。Copal当然以其全金属焦平面百叶窗的可靠性和耐用性而闻名。
ES快门在8秒的速度范围内工作（原始EL仅在下刻度提供4秒钟）至1/1000秒; 所有速度都以电子方式进行定时，具有出色的曝光精度（意思是也可以无级，例如1/248秒或1/750秒等），“B”设置提供更长的曝光。
快门帘每个都构造有三个叶片，并在大约7毫秒内垂直向下穿过胶片门。
更有趣的是（与所有Nikkormats，无论机械或电子版本，你可以看到为什么 会这样 点击这里特殊的），这种配置快门叶片只需要前往24毫米而不是36毫米与传统的，水平移动focal-平面快门 因此，闪光同步被大大改善，允许EL2与快门速度高达1/125秒的电子闪光灯组件一起使用，这比用于改进的同步摄影的水平行程快门型号更好，具有较少的幻像风险由高环境照明造成的。当电池耗尽时，快门自动设置为1/90秒。无论快门速拨的设置如何。
自动模式。在自动（“A”设置）下，EL2的测光系统测量通过镜头的光线的强度，并将此数据转换为快门速度设置。
如果照明条件需要曝光1/386秒，例如，快门将精确和自动地传送曝光。
EL2快门的无级动作，当自动设置时，不仅可以提供更精确的曝光，而且在使用像Reflex-Nikkor镜头的镜头时也非常有用。由于这些镜头没有孔径光阑，无级快门速度选择有助于摄影师通过精确设定所需的快门速度来获得正确的曝光。
手动模式。
在手动上，摄影师可以选择从8秒到1/1000秒的14个快门速度，刻在快门速度盘上。标记的速度是：橙色和1/4，1/4，1/8，1/15，1/30，1/60，1/ 125的8,4,2 和1秒，1/250,1 / 500和1/1000，分数值一秒; ‘B’设置为更长时间，手动定时曝光。快门速度标记是彩色编码的，以消除任何混乱的可能性，8至1个全秒的范围为橙色，秒的分数为1/2至1/1000白色。电子闪光同步的最大速度，1/125秒，特别编码为红色。
快门释放。快门由安装在位于胶片推进杆前方的相机顶板上的释放按钮触发，右手食指自然地放置。按钮的动作是平滑和精确的，给予摄影师完全控制确切的曝光时间。快门也可以通过电缆释放触发，有可能使用两种。按钮被螺纹以接受ISO 标准螺纹在缆索释放（尼康AR-3 ，例如）和围绕所述释放按钮的套环螺纹以接纳尼康标准螺钉接电缆释放（AR-1或AR-2 ， 例如）。
在快门速度从8秒到1/1000秒时，释放按钮用于在快门速度盘上设置的时间间隔内触发快门。然而，当拨盘设置为“B”时，释放按钮操作决定曝光的持续时间 – 最多可达8分钟，足以实际应用于任何应用程序。
自拍。通过照相机机身正面的控制杆操作，自拍定时器可将快门释放时间延迟约10秒钟。自拍杆上的白色条纹可以帮助拍摄者确定延迟的剩余时间。向内推（朝镜头）时，自拍定时器成为曝光锁（AE锁）。
除了通常的角色使摄影师能够拍摄自画像和加入组合，自拍也有先进的摄影应用。触发时，镜子立即升降，从而确保在快门10秒钟之后，任何可能的相机振动都会消失。
当我想为什么尼康在以后的FM＆FE型号中没有提供镜子锁定杆时，我认为以这种方式解决了振动问题，尽管使用某些需要镜像的旧镜头向上锁定，使两个摄像机的尺寸更加紧凑。
现代经典单反相机系列：Nikkormat EL 2 – 前言
镜头操作等功能
EL2围绕反射（即反射）反射镜设计，可以通过安装在相机机身上的镜头进行无视差观察/聚焦/组合。使用特殊的镜子铰链系统允许包含超大反射镜，实际上消除了相机的聚焦屏幕上的图像截取，当使用超级照相镜头或特写镜头配件时。
在快门释放按钮被触发之后，并且在快门开始其行进之前，反射镜迅速向上摆出光路以使光能到达胶片平面。在快门完成行程后，镜子返回到原来（降低）位置，可以再次通过镜头操作。
在镜子向上移动期间，安装在相机上的镜头的光圈（如果是自动光圈镜头）正在关闭所选择的光圈。这允许摄影师在全光圈下观看和聚焦，以获得最亮的图像，但是在曝光之前自动将镜头停止到拍摄光圈。

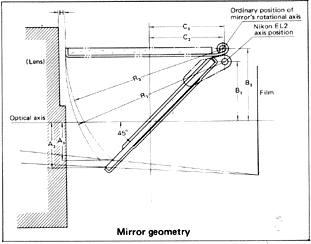

- H：透镜筒端部和反射镜之间所需的间隙。
- A1：从尼康EL2镜头到光轴的距离。
- B1，C1：确定镜子位置的尺寸。
- R1：镜子的运动。
- A2，B2，C2，R2：镜子放置在普通轴位置时的尺寸。
当某些特殊镜头（如非反射式观看 Fisheye-Nikkor镜头）安装在EL2上时，会干扰反射镜的自由运动。
使用这些镜头时，相机的镜子锁定杆可提供手动将镜子提升出镜头的方式，从而可以使用镜头。
该杆的操作与其他控制器无关，并且可以在快门释放之前随时使用来锁定镜子，从而确保消除了可能会模糊图像的任何相机振动。该应用广泛应用于天文摄影和显微照相领域。
当与配有仪表连接脊的镜头或配件一起使用时，相机机身上的仪表连接杆应始终处于“向下”位置。
然而，当使用EL2与镜头或配件配合使用时，没有仪表连接脊，连接杆必须在安装之前从镜头或附件的方向升高。当仪表连接杆向下锁定就位时，必须将其解除锁定才能升高。要解锁，只需按下释放状态，同时保持释放压力，将联轴器向上提起并放回路上。然后可以将镜头或附件安装在相机上。曝光确定应使用停止方式进行。
镜头安装法兰。
EL2配有标准的尼康卡口镜头安装法兰，用于安装任何Nikkor可互换镜头。法兰由经过特殊处理的耐磨钢加工，以确保在相机寿命期间精确的镜头座椅和对准。
安装座的卡口设计确保了镜头更换能力的快速，只需要1/6的转弯来安装或拆卸镜头。当安装时，镜头通过弹簧加载的卡扣被正确地锁定就位。
镜头安装指数。这是相机体上与镜头安装法兰相邻的点形式。镜头与索引对齐以安装它。
镜头释放按钮。当镜头安装在相机上时，镜头被正确地锁定就位，在拆卸前必须将其解锁。按下镜头释放按钮可解锁镜头以便拆下。
信用：除了正常的图像之外的两个插图，由技术和销售部门提供。Shriro（马来西亚），尼日利亚在马来西亚，新加坡，香港的当地经销商。
现代经典单反相机系列：Nikkormat EL 2 – 自动曝光控制功能
文件大小：HTML页面（28k ）载入中…
尼康EL2是一款光圈优先的自动曝光控制摄像机，可提供相当稳定的曝光精度，尼康系统提供许多镜头或配件。通过其透镜，中央重点曝光测光系统，精确地计量形成图像的光的强度，并将其转换成曝光数据，以控制相机的电子快门机构。
EL2的自动化绕过了匹配针头或计算曝光的必要性。摄影师只需要设置首选的镜头光圈，对焦，组合然后拍摄。

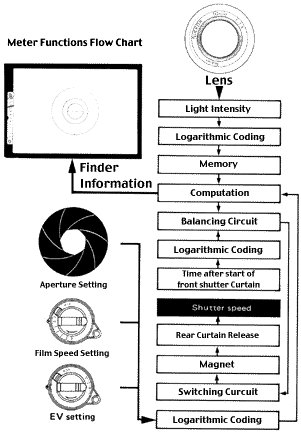

说明EL在EL2中如何工作的流程图。可能有点技术性，但很高兴知道如果您曾经遇到过类似的例子，比较AE的早期阶段与当前复杂的产品。如果您的首要兴趣是在这个领域，我只有新的佳能F-1 / T90 来帮助这个PIM站点。
EL2的自动计量系统打开电子快门，精确地获得完美曝光的照片所需的时间; 快门速度从改进的8到1/1000秒（后面的FE保留这些设置，而这是从1972年的原始EL的改进）。如果拍摄对象改变位置或光线变化，EL2会自动调整曝光度：无级，即时，自动。因此，EL2自动消除了初学者或业余最大的障碍，以更成功的拍摄，同时使专业人士专注于图片，而不是技术上的处理。
如果优先快门速度优先操作，摄影师只需转动光圈环，将专用快门速度保持在所需的设置。由于相机的测光系统会立即响应光圈的变化，因此相机始终可以进行操作。由于EL2中有更多选项与自动曝光配合使用，您可以单独或组合使用，以在成功的照片中获得“更高”的产量百分比：这里用于您的参考：
内存/ AE （自动曝光）锁定
对于特殊的照相情况，例如背光照明，EL2的记忆锁变得非常宝贵。它使用起来很简单。摄影师只将对象置于背光照射中，例如在聚焦屏幕上的直径为12mm的圆圈中。
通过将自拍杆推向镜头，一个“锁定”仪表读数，为该场景的所选部分提供理论上正确的曝光，可以重新构图，仍然保持记忆锁被压下，并使曝光。然而， 在此过程中，仪表针未锁定， 但即使AE锁定被激活，也会继续跟随光强度的变化。当释放杠杆时，EL2立即恢复到正常的自动操作，从而消除了意外保留补偿因子并破坏后续曝光的可能性。
曝光补偿环
通过手动或EL2的伴侣AW-1自动络筒机进行序列拍摄，可能需要对背光照片或特殊照相效果进行不同种类的曝光补偿控制。EL2还配备了一个曝光补偿环，提供方便的拨入曝光补偿系数介于-1和+2 EV之间（一次曝光不足两次，过度曝光），这对于大多数拍摄情况应该是足够的但是某些高亮或低调的图片可能需要两个以上的图像：嗯，您仍然可以调整ASA来愚弄相机电路。
只需抬起和转动带有1/2 EV值的点击停止设置的表盘周围的环，即可轻松设置所需的系数。补偿环还使摄影师能够使用适当的EV因子将相机仪表的ASA范围从3增加到6400。唯一的挫折是，它只是不提供1/3的停止设置 – 反正我怀疑除了拍摄与狭窄的曝光纬度幻灯片或铬，普通用户可能不是那么讨厌这个。
手动控制。如果最糟糕的是，自动操作无疑是拍摄照片最方便，最快捷的方法，有时候摄影师可能想要自己控制曝光。例如，他可以选择快门速度来“冻结”主体的运动，例如，或者相反地，他可能会用慢快门速度故意模糊照片。当然，EL2可以通过全面的手动控制来实现。这就是为什么EL2具有机械对应物的优势，它包含机械Nikkormat F的功能，并且可以选择使用自动模式更加灵敏。
在手动模式下进行有意的过度曝光或曝光不足的控制。
您需要做的只是按下快门速度拨盘中央的锁定按钮，然后旋转拨盘直到设置所需的快门速度。选择的快门速度将由取景器中的绿色指示灯显示。当设置快门速度时，可以通过移动光圈环来确定曝光，直到黑色表针与绿色/对准针的操作一致。该技术也应用于不耦合到相机计量系统的镜头或附件的停止测光。通过手动操作，摄影师可以从8到1/1000秒的14个快门速度设置中自由选择，每个电子定时精确度不错，加上“B”长时间曝光，手动定时。闪光摄影是需要手动控制的另一个领域，EL2的高闪光同步速度为1/125秒。特别适合尼康F 或尼康F2的慢速同步速度。
现代经典单反相机系列：Nikkormat EL 2 – 查看/取景器信息
文件大小：HTML页（25k ）载入中…查看/计量功能
尼康EL2配有固定的五棱镜探测器，提供方便的眼睛视觉和对焦系统：唯一的缺点是它不能像以后的尼康FE那样提供可互换的屏幕。由镜头形成的图像通过相机的反光镜和五棱镜组合，在相机的对焦屏幕上看到直立和未被反射。
EL2的取景器系统与Nikkor镜头的光学特性配合，提供了一个相当明亮和对比的图像，让您舒适，清晰的观看和聚焦。即使使用超长焦镜头，整个屏幕上的图像十分清晰明亮。
此外，使用大于正常的反光镜将通常与这些焦距的透镜相关联的图像截止最小化。取景器的覆盖率约为92％（与机械Nikkormats相同，尽管EL系列的尺寸略小于胶片上实际图像区域的尺寸），对应于几乎整个安装透明度的图像区域或裁剪的图像彩色实验室
当您处于手动模式时，尼康FE查找器有一个“M”设置，针会停留在“M”（底部，正好在“B”指示器下方）。最重要的是，FE具有ADR（光圈直读）窗口，显示在取景器顶部使用的光圈。
您可以将其与EL的查找器进行比较以进行交叉参考。
在屏幕的左侧，相邻而不是侵占，观看区域是快门速度刻度，米针（黑色）和快门速度设置指示（绿色）; 所有这些都为摄影师提供必要的曝光数据，但不要分散观看和聚焦的注意力。
聚焦屏幕通常称为K型，并且包括中央分割图像测距器点和圆形微棱镜格栅，两者均被细哑光外场包围。由于没有与FE一样可选的屏幕，您可以选择将其更改为B型（Plain）或E型（Grid）型，分割图像测距仪可用作三功能屏幕。微棱镜网格最适合快速聚焦于动作或运动摄影。精细的无光泽外景是理想的用于小孔径或特写和摄影的长焦镜头。
景深按钮位于方便的位置，因此只需轻微的右侧指示器压力将光阑停止至实际光圈; 这允许摄影师看到最终图像中景深的精确效果。
这对特写，肖像或远摄摄影特别有用，因为它允许摄影师检查是否有足够的景深，或者反过来确保通过限制景深来消除分心的背景。
当使用不耦合到相机的测光系统的自动光圈Nikkor镜头时，预览按钮允许摄影师使用停止测光方式设置曝光，从而保留相机内置仪表的所有优点。
现代经典单反相机系列：Nikkormat EL 2 – 测光功能
文件大小：HTML页（27k ）载入中…
测量与EL2
EL2的透镜曝光仪采用与其他尼康单反相机相同的中心加权原理（不是当前的）。它测量整个取景器屏幕的强度，但有利于12mm直径的中心点，这在对焦屏幕上清楚地显示。通过将其灵敏度集中在这一领域，仪表在大多数拍摄情况下的曝光度都相当准确。
此外，具有明确界定灵敏度区域的中心权重为摄影师提供了选择场景的特定区域的手段，从而可以对其进行曝光。您只需将12mm直径的圆圈放在感兴趣的中心的聚焦屏幕上，可以通过记忆锁定，曝光补偿或完全手动控制来设置曝光，然后重新组合和拍摄。

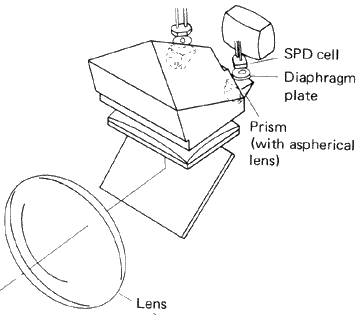

两个硅光电二极管（SPD），被过滤以匹配人眼的光谱灵敏度，被用作光传感器。他们对快速变化的照明条件的快速反应确保即使在照明变化的条件下拍摄快速移动的物体，EL2的计量系统将在大多数情况下提供相当完美的曝光照片。这尤其重要，考虑到E L2 / AW-1组合也是为了实现这一目标而设计的。对于EL2，SPD的选择使摄像机的电平具有非常好的灵敏度，即使在其测量范围的最低限度，从EV1延伸到EV18（例如，f / 1.4，1秒到f / 16，1/1000秒）在ASA 100处使用50mm f / 1.4镜头） – 足以确保可靠的自动操作，适用于多种摄影要求。
六伏氧化银电池用于为计量和快门控制系统供电。使用银氧化物电池在更宽的温度范围（55°C至-15°C）内提供更大的功率稳定性，从而即使在某些极端环境条件下也能保证可靠的相机性能。电池位于相机主体内部，位于镜盒中的凹槽中，保持相机紧凑。内置电池电源检查器（在相机背面）可以即时检查电池状况。如果按下按钮时指示灯亮起，则电池仍然很好，可以依靠正常工作。如果灯泡不亮，则必须更换电池。然而，EL2的电路消耗的电力很少，导致电池寿命延长，并且相应地不经常更换。奇怪的，大多数老的工作人员，无论他们是机械的（只有计量功能需要电源）或电子机构可以持续大约一年左右的双D76纽扣电池，现在与AF机体，我们可能需要4或8个电池供电，但它们不再持续…每帧需要考虑的故障成本。
当不使用相机时，仪表开/关开关对于防止电池耗尽至关重要。在EL2的情况下，FM，FE型号稍后，仪表开关内置在胶片推进杆中。
只需将控制杆移动到支架位置，这是拍摄顺序的一个组成部分，同时解锁快门释放按钮并打开仪表。将手柄与身体同步移动，同时关闭仪表并锁定快门释放按钮。

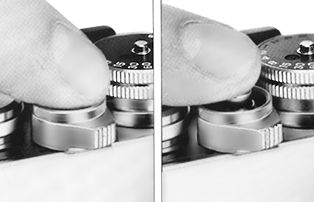

注意：附带自动络筒机的EL2的操作要求胶片前进杆与机体保持同步。因此，快门释放按钮周围的衣领具有第二米开/关开关和快门释放锁。
仪表已打开，并且当衣领转向左侧时，快门释放按钮解锁，露出红点。戴眼镜或左眼用户时，此开关也很有用。
EL2配有尼康的自动最大孔径分度（Al）系统; 它采用仪表连接杆将相机的计量电路与透镜的光圈标尺连接，用于全光圈测光。
该系统与配有仪表连接脊的镜头一起使用时，会自动对使用中镜头的最大光圈进行索引。
胶片速度选择器表盘方便地与胶片倒带旋钮定位同轴。为了精确地设定使用中胶片的ASA速度，刻度刻度从ASA 12到3200刻度为25个增量。
当使用曝光补偿环时，可以获得可用的ASA范围的增加，产生3到6400的有效ASA范围。只需按下锁定按钮并将表盘旋转到适当的刻度，就可以选择所需的ASA设置。
EL2的取景器目镜配有保护盖玻璃作为标准配置。拧开盖玻片露出接受标准尼康目镜附件的螺纹目镜环。这些包括 视力矫正镜片，橡胶眼罩，放大镜，直角观察附件 和目镜闪光准备灯。
现代经典单反相机系列：Nikkormat EL 2 – 闪光同步
文件大小：HTML页（24k ）载入中…
闪光同步功能
它可能无法与使用3D填充闪光灯等现代im头获得更加成功的闪光灯图片的方式进行竞争。但EL2以常规方式显示其在闪光灯操作领域的操作便利性。
使用垂直行进的焦平面快门，相机能够以高达1/125秒的速度与电子闪光灯单元进行同步（根据现代标准平均）以及几乎所有快门速度下的灯泡闪光灯组件是我正在谈论的部分，虽然这可能不受欢迎，但是最近有一个修正的兴趣，因为像高端HiFi的阀管一样，晶体管不能代替：温暖的氛围，在这种情况下，灯泡提供甚至亮度和分布更自然的照明的性质很难通过电子闪光灯复制）。
这里显示的是具有Nikon Speedlite SB-3的Nikkormat EL2

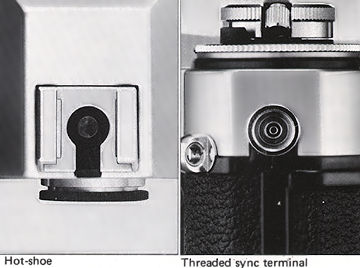

EL2的优点在于，它还具有自动M X同步切换机制，可在快门速度设置时选择正确的同步定时。该自动功能提供更大的便利性，更少的错误闪光操作。热靴联系。EL2在五棱镜壳体的顶部安装有固定的附件，从而提供方便的闪光灯组件安装位置。闪光灯组件和照相机之间的电气连接可以通过两种方法之一实现。内置在鞋中的电气触点可与所有装有ISO型“热靴”触点的电子或灯泡闪光灯组件直接同步，只需将本机滑动到位，即可随时移动。
同步终端
当使用安装脚没有电气接触的闪光灯组件时（或使用相机内的闪光灯组件）时，应使用带螺纹的PC同步终端。当闪光灯组件用于摄像机外时，安全开关即开始运行，将鞋与闪光灯电路隔离; 这消除了来自鞋的电击的可能性。

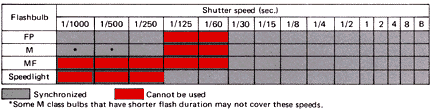

快门速度和闪光同步之间的实际相关性如图所示。
现代经典单反相机系列：Nikkormat EL 2 – 前言
文件大小：HTML页（24k ）载入中…自动绕组/控制功能
每个Nikkormat的粉丝都知道，机械和第一个电子EL没有能力使用自动络筒机或电机驱动器。但ELW，正如名称所示，是带有绕线器的Nikkormat EL：EL2也是如此，这也使得可以使用专门为EL后期系列设计的AW-1卷绕机。您可以将附件AW-1自动络筒机附加到EL2的底板上，并将相机的自动功能扩展到动力胶片前进区域。
以前，一个深奥的项目严格的专业人士，动力电影提前是业余爱好者只能梦想。现在，随着AW-1的使用，EL2车主可以拥有电机驱动器的几乎所有的优点，加上采购价格更低，运行成本更低，重量更轻的附加优点。
与竞争对手相比，与马达驱动MA上的5 fps佳能A-1相比，这可能听起来有点保守，但由于EL2针对不同的市场部分，因此进行这样的比较是非常不公平的。无论如何，Nikon在同一年为紧凑型FE和FM生产了非常好的可靠的电机驱动器（MD-11 3.5 fps）。不过，您应该知道尼康一直非常强大的电机驱动技术，如尼康F高速电机驱动 摄像头 （7fps），尼康F2的精湛的5fps MD2 – 都是经典的。
注意：
有关AW-1卷绕机的更多详细信息，我已准备好参考地图供您参考：提供的视图为顶部，底部，侧面和后视图。地图还概述了其主要控制和功能。
点击这里访问。 （HTML – 组合文件大小相当大，请耐心等候，28.8调制解调器大约需要21秒）。
带有AW-1的EL2可以在相对较慢的1/2秒内将影片自动提前到下一帧，但是消除随后的动作时丢失关键镜头的风险。然而，EL2 / AW-1组合不应仅仅被认为是动作相机; 它在所有快门速度下完美地起作用，使得摄影的各个方面的生活更容易，即使是工作室工作或复制 – 自动。最后，AW-1重量只有400g（大约有电池），通过紧凑，重量轻，经济实惠的单元来打破重量障碍，同时提供卓越的运行经济性; 在电池需要更换之前，它最多可以运输150个标准胶卷盒，无需携带大量备用电池。
AW-1使用六个1.5V的笔记型电池，该电池容纳在本机的整体电池室中。通过在卷绕机末端的可拆卸的盖子进入室，用于装载或卸载电池。在正常工作条件下，使用碱锰电池，AW-1将运送约150个标准的36个曝光盒。
AW-1背面的控制面板包含电源开/关开关和LED指示灯。LED指示灯在胶片卷绕期间发光，并作为正确操作的目视检查。盒式磁带完全暴露后，自动络筒机的电机停止，指示灯持续亮起。电源开关应关闭。
快门释放。释放按钮上的温和压力是拍摄电影决定性时刻所需要的。手指从快门释放按钮上提起，快门完成其行程，自动络筒机弹性生活。它吹动电影并重新启动快门，只需半秒钟即可准备相机进行下一次拍摄。
电影倒带。使用AW-1的电影倒带与EL2相同，但您必须首先关闭AW-1; 通过按下AW-1底板上的按钮来启动倒带。
现代经典单反相机系列：Nikkormat EL 2 – 电影运输及相关问题
文件大小：HTML页（24k ）载入中…
电影传输功能 EL2的胶片传输系统是一种精密机构，可将胶片平面度保持在非常接近的公差范围内，确保相机上安装的Nikkor镜头的出色图像质量完全记录在胶片上。当胶片前进时，它行进并由四个精密的地面导轨引导，这些导轨用于将胶片乳剂表面精确地定位在胶片门上并且精确地定位在镜片的焦平面中。辅助导轨确保胶片平整度是胶片辊和胶片压板，均连接到铰链相机背面的内部。
胶片前进是通过一个单一的短行程来实现的，该胶片提升杆是塑料顶端的，用于绕着绕轴线的滚珠轴承提供舒适和无滑动的胶片前进。135度行程同时旋转快门机构，前进帧计数器并释放快门释放，准备相机进行下一次曝光。将控制杆移动到30°对角位置可显示红色表“ON”索引，显示相机的曝光表被激活。同时折叠杠杆同时关闭仪表并锁定快门释放按钮。
定位在相机主体内，并连接到胶片推进杆上，是胶片卷取卷轴。胶片被卷绕到卷取卷轴乳液一侧，以补偿胶片的卷曲自然倾向，从而有助于改善膜平整度。通过位于卷轴和胶片门之间的链轮精确地控制到卷取卷轴的胶片进给; 该辊在两端具有链轮以接合膜上的上下穿孔，从而提供平稳的进料。
在某些关键摄影情况下，例如特写或复印摄影，经常要精确地确定拍摄对象的平面距离，以确保获得最佳效果。因此，EL2设置有薄膜平面指示器（〜）; 指示标记正好位于胶片平面中，距离镜头安装法兰的前表面46.5mm。EL2配有一个直接连接到胶片前进机构的附加框架计数器。在电影提升杆的每个行程中，计数器前进一个以显示确切的帧数。从0到36的每秒第二帧编号为黑色，20和36（标准35mm录像带的长度）编号为红色。当相机背面打开时，倒计时器不会自动复位到“S”（开始）（0之前的两帧）。
影片倒带（位于身体的基部）。当盒式磁带中的所有框架都已经曝光时，胶片必须重新卷绕才能从相机中取出。按下照相机机身底板上的倒带按钮，使胶片推进机构脱离，以使胶片重新卷绕。
相机后开口旋钮配有可折叠曲柄，用于光滑，快速的胶片倒卷; 旋转方向由刻在旋钮上的箭头显示。
旋钮用作相机背面的关键。当旋钮被拉起时，后部打开。为了防止意外打开，旋钮底座内装有安全锁扣：逆时针方向转动卡盘，释放卡扣，使手柄拉起，铰链打开。
