所述百合相机（リリー）是由Rokuoh-SHA，的制造分支由日本板夹小西六（柯尼卡前身）。本页介绍的是在1930年引入金属车身后制作的模型，包括热带百合，尽管木质结构。这些模型的尺寸为6.5×9cm或8×10.5cm。
LILY相机主要分三篇文章介绍：有关原始的垂直Lily，请参见Lily（原始）。有关水平模型，请参见Lily（水平二代版）有关金属版本热带版本军事版本参见Lily（金属和热带版本三代）。
描述
金属百合在中间铰链典型折叠的支柱，从激发福伦达 Bergheil模型。U型前标准件允许通过右侧分支顶部的小旋钮控制垂直运动，而通过底座上的两个小旋钮控制水平运动（可互换型号除外）。波纹管具有真正的双重延伸，在折叠床的末端，在摄影师的右边有一个小的聚焦轮，在左边有一个距离标尺。有一个可折叠的辉煌发现者在前端标准的顶部向左偏移，并且线框铰接到前端标准。最先进的型号在左侧增加了第二个调焦轮，在机身的左侧甚至还增加了一个Albada取景器（见下文）。顶部有一个皮革手柄，折叠床的释放位于身体的右侧。莉莉（Lily）的名字通常写在折叠床内圆形草稿上的草书中。最初的磨砂玻璃引擎盖在皮革上压印了Rokuoh-sha这个名称，金属板支架上还刻有浮雕的ROKUOH-SHA。
6.5×9cm和8×10.5cm的模型不容易与距离区分开。除了镜头的焦距之外，最容易识别它们的方法是U形前标准件左侧分支的高度：它停在较小型号的线框铰链的正上方，而稍高一点在更大的一个。
进化
1930年的原始模型
金属Lily模型于1930年发布。[1]最初的1930年模型（昭和5年型）在1934年模型上没有在聚焦轮上设置聚焦锁定。线框取景器的目镜为矩形，并在拧入侧板并向前延伸的金属部件上折叠。它比1934年的模型要小。
据报道，1930年的百合花配有以下镜头和快门组合：[2]
- 卡尔·蔡司（Carl Zeiss）生产的Tessar f / 4.5镜头，边缘固定的Compur快门，尺寸为6.5×9cm；[3]
- 天塞F / 4.5透镜由卡尔蔡司，拨号设置康盘快门，在6.5×9厘米或8×10.5厘米;
- Voigtländer的Heliar f / 4.5镜头，拨盘式Compur快门，6.5×9cm或8×10.5cm；
- Trinar F / 4.5透镜由罗登施托克，Ibsor快门，在6.5×9厘米或8×10.5厘米; [4]
- 罗登斯托克（Rodenstock）的Trinar f / 6.3镜头，采用Issor百叶窗，在6.5×9cm或8×10.5cm中；[5]
- Verito F / 4.8透镜由Wollensak，Betax快门，在8×10.5厘米;
- TT＆H Cooke Anastigmat f / 6.8镜头，Compur快门，8×10.5厘米。[6]
英文原文
Tessar f/4.5 lens by Carl Zeiss, rim-set Compur shutter, in 6.5×9cm;[3]
Tessar f/4.5 lens by Carl Zeiss, dial-set Compur shutter, in 6.5×9cm or 8×10.5cm;
Heliar f/4.5 lens by Voigtländer, dial-set Compur shutter, in 6.5×9cm or 8×10.5cm;
Trinar f/4.5 lens by Rodenstock, Ibsor shutter, in 6.5×9cm or 8×10.5cm;[4]
Trinar f/6.3 lens by Rodenstock, Ibsor shutter, in 6.5×9cm or 8×10.5cm;[5]
Verito f/4.8 lens by Wollensak, Betax shutter, in 8×10.5cm;
T.T.&H Cooke Anastigmat f/6.8 lens, Compur shutter, in 8×10.5cm.[6]
除了这些以外，还观察到一个使用Schneider Radionar f / 4.5镜头和rim-set Compur快门的6.5×9cm尺寸的示例，[7]和另外两个以6.5×9cm和8×10.5cm尺寸的观察到。再次使用边缘固定的Compur [8]拍摄的新型Hexar Ser.1镜头，分别为10.5cm f / 4.5和13.5cm f / 4.5，如下图所示。这揭示了Hexar在1933–4年发生身体的微小变化之前就被安装在了普通百合上（见下文）。
据说，将20个6.5×9cm尺寸的样机交付给了NipponKōgaku，以安装其首个带转盘式Compur快门的相机镜头Anytar Anastigmat 12cm f / 4.5 。[9]已知存在至少两个示例，分别在杉山和贝尔德（Baird）中拍摄，据报道它们的透镜编号为3045和3093。[10]由于焦距不同，距离刻度上的标记也被修改。[11]
 |
 |
 |
 |
| 百合，6.5×9厘米，Compur快门，Hexar Ser.1 10.5厘米f / 4.5镜头。 本相机没有对焦锁和小目镜。 图片来自eBayer Yalluflex。（图片版权） |
|
热带百合
在热带百合（トロピカルリリー）发布于1931年，在6.5×9厘米或8×10.5厘米大小。[12]它的主体由柚木和磨砂金属配件制成。波纹管由栗色皮革制成，常规型号上的黑色喷漆部件在热带百合上涂有栗色。形状和特征与1930年型号相似。折叠床内写着“热带百合”的名字，而不是普通型号的百合。
热带百合配备了边缘固定的Compur快门（T，B，1-250或T，B，1-200，具体取决于尺寸），并提供三种镜头供您选择：Carl Zeiss的Tessar f / 4.5 ，Voigtländer的Heliar f / 4.5和Rokuoh-sha本身的Hexar f / 4.5 。[13] Hexar f / 4.5是日本制造的首批相机镜头之一，首先安装在热带百合上，焦距为11.5cm或10.5cm（6.5×9cm），焦距为13.5cm（8×10.5）。厘米。[14]热带百合也许是第一个最初使用日本镜头出售的日本相机，而Nifca-Dox则是另一个合理的候选对象。
已知在Hexar Ser.1 f / 4.5镜头中焦距为11.5cm和10.5cm的6.5×9cm尺寸中尚存的例子。[15]已知的一个例子是Hexar Ser.1尺寸为8×10.5cm，f / 4.5为13.5cm；它的镜头编号为15329，直接刻有无前缀。[16]已知Tessar镜头的尺寸为6.5×9cm和8×10.5cm。[17]到目前为止，尚未见到使用Heliar镜头的示例。
  |
 |
  |
|
     |
|

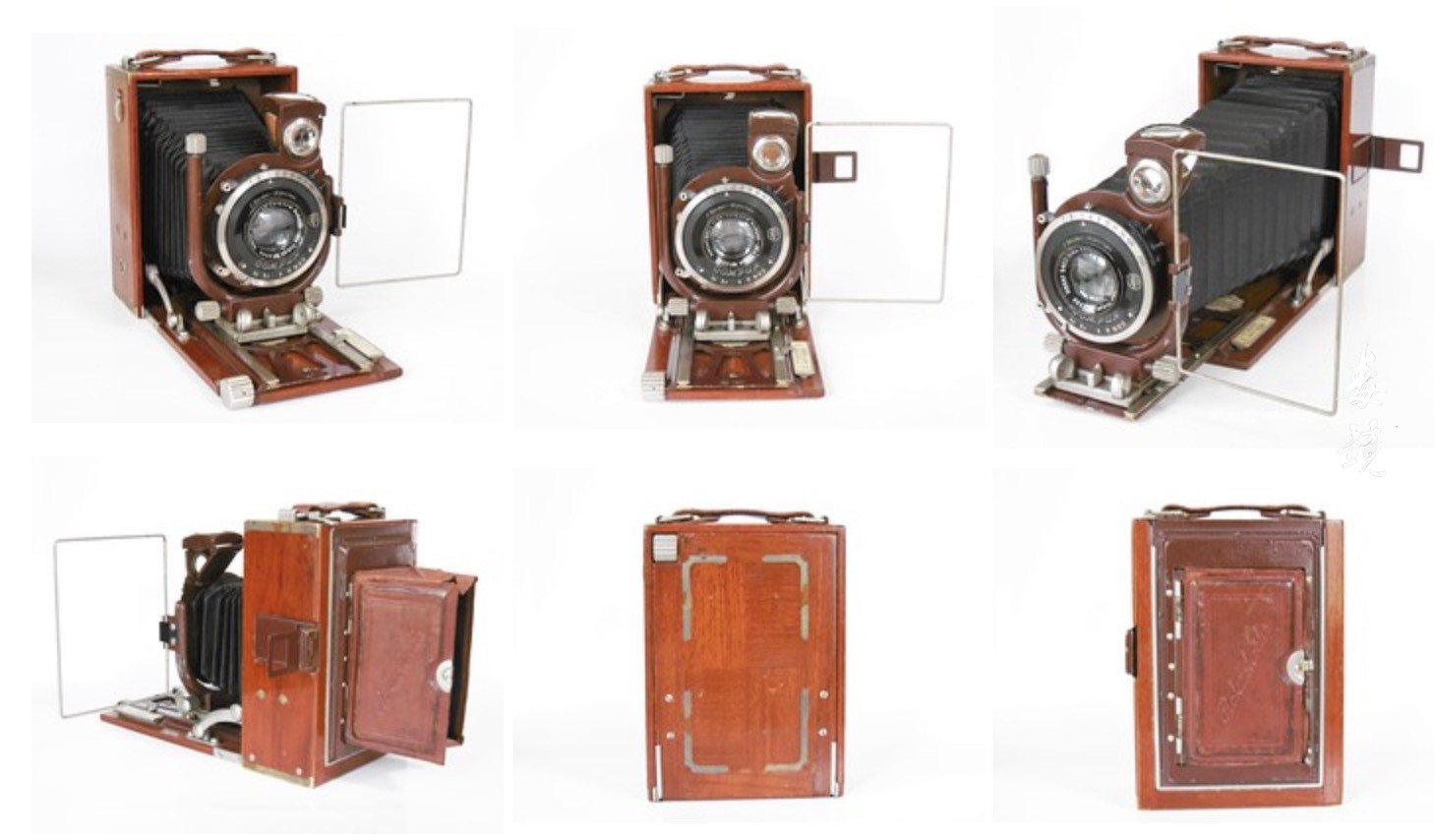

| 热带百合8×10.5厘米，Compur快门，Tessar 13.5厘米f / 4.5镜头。 图片来自eBayer Yalluflex。（图片版权） |
|
|
|
|
||||||
| eBayer Yalluflex 拍摄的 热带百合变种图片（图像版权） |
||||||||
   |
   |
| 1931 Rokuoh Sha（Konica）日本热带百合6.5x9cm，Rokuoh Sha Hexar Serie.1 f4.5 / 10.5cm Lens。 图片由yalluflex撰写。（图片版权） |
逐步升级
普通百合在1933–4年逐渐升级，同时引入了日本镜头和百叶窗。最终版本有时被称为“八年百合”或“九年百合”（指昭和8年或9年，即1933年或1934年），[18]但不知道该名称是否用于广告时间- “八年构想”就是这种情况。
对焦锁定。
第一个修改是在调焦轮上增加了枢转锁，在机身的左侧增加了景深板。在6.5×9cm的尺寸中观察到了带有聚焦锁定但保留了小型取景器目镜的过渡示例。其中一个在边缘固定Compur上装有Tessar 10.5cm f / 4.5镜头，在标有Optor Anas’t的一面配有景深表。10.5厘米和焦点震度表（“景深表”）。[19]另一种具有桃红-消像散10.5厘米F / 6.3透镜由东京KOGAKU和玛格纳通过快门SEIKOSHA（此设备可能不是原始）。[20]
第二个变化是为线框查找器引入了更大的目镜，该目镜由一块直接折叠在皮革覆盖物上的大矩形板组成。据报道，具有较大目镜和对焦锁的新型型号具有以下组合：[21]
- Rokuoh-sha推出的Hexar Ser.1 f / 4.5镜头，边缘设置Compur快门，尺寸为6.5×9cm或8×10.5cm；[22]
- HEXAR SER.1 F / 4.5透镜由Rokuoh-SHA，Durax快门，在6.5×9厘米;
- 旭高研（AsahiKōgaku）的Optor f / 4.5镜头，杜拉克斯（Durax）快门，尺寸6.5×9cm；[23]
- Trinar F / 4.5透镜由罗登施托克，Ibsor快门，在8×10.5厘米（这个版本是有点可疑）。
英文原版
Hexar Ser.1 f/4.5 lens by Rokuoh-sha, rim-set Compur shutter, in 6.5×9cm or 8×10.5cm;[22]
Hexar Ser.1 f/4.5 lens by Rokuoh-sha, Durax shutter, in 6.5×9cm;
Optor f/4.5 lens by Asahi Kōgaku, Durax shutter, in 6.5×9cm;[23]
Trinar f/4.5 lens by Rodenstock, Ibsor shutter, in 8×10.5cm (this version is somewhat dubious).
在Sugiyama中拍摄的示例为8×10.5cm尺寸，带有Heliar 13.5cm f / 4.5镜头和带边框的Compur百叶窗，其Voigtländer铭牌拧在百叶窗板的顶部，其镜头和百叶窗设备可能不是原装的。[24]阿拆除当然属于百合已经与观察前标准Simlar 10.5厘米F / 4.5透镜由东京KOGAKU和轮辋设置康盘快门（T，B，1-250）; 目前尚不清楚此设备是否为原装设备。[25]
显然，肯定是在引入带有Albada取景器的New Lily之后，在摄影师的左边增加了第二个调焦轮，进一步增强了常规Lily的功能。已知至少有一个8×10.5cm尺寸的示例，其中一个Hexar Ser.1 13.5cm f / 4.5镜头安装在边缘固定的Compur（T，B，1-200）中。[26]
 |
 |
 |
 |
| 百合，6.5×9厘米，Durax快门，Optor 10.5厘米f / 4.5镜头。 本相机具有对焦锁定和较大的目镜。 图片来自eBayer Yalluflex。（图片版权） |
|
|
|
|||||||||||||
| 百合，6.5×9厘米，Durax快门，Hexar Ser.1 10.5厘米f / 4.5镜头。 图片由Dirk HR Spennemann摄。（图片版权） |
||||||||||||||
新百合
该新百合（新型リリー）是于1936年或1937年发布的升级模型[27]由一个简单的取景器目镜被替换Albada取景器，和第二聚焦轮被添加到拍摄者的左，相对的另一个。New Lily仅以6.5×9cm的尺寸存在，据报道提供了至少四种镜头和快门组合：[28]
- 卡尔·蔡司（Carl Zeiss）生产的Tessar f / 4.5镜头，Compur-Rapid快门（T，B，1–400）；
- Rokuoh-sha的Hexar f / 4.5镜头，Compur-Rapid快门（T，B，1–400）；[29]
- Rokuoh-sha的Hexar f / 4.5镜头和Durax快门（T，B，1-125）；[30]
- Simlar F / 4.5透镜由东京KOGAKU，利奥快门（T，B，1-250）由SEIKOSHA。[31]
Heliar和Optor f / 4.5镜头也可能在New Lily上提供。[32]在实际的相机上还观察到了更多的镜头和快门组合，但是其中一些可能不是原始的：
- Hexar Ser.1 10.5厘米f / 4.5镜头，边缘固定Compur快门（T，B，1-250）；[33]
- HEXAR SER.1 10.5厘米F / 4.5透镜，Ibsor快门; [34]
- Rodenstock Trinar-Anastigmat f / 4.5镜头，Durax快门；[35]
英文原文
Tessar f/4.5 lens by Carl Zeiss, Compur-Rapid shutter (T, B, 1–400);
Hexar f/4.5 lens by Rokuoh-sha, Compur-Rapid shutter (T, B, 1–400);[29]
Hexar f/4.5 lens and Durax shutter (T, B, 1–125) by Rokuoh-sha;[30]
Simlar f/4.5 lens by Tōkyō Kōgaku, Leo shutter (T, B, 1–250) by Seikōsha.[31]
Heliar and Optor f/4.5 lenses were perhaps also offered on the New Lily.[32] Further lens and shutter combinations have been observed on actual cameras, but some of these are perhaps not original:
Hexar Ser.1 10.5cm f/4.5 lens, rim-set Compur shutter (T, B, 1–250);[33]
Hexar Ser.1 10.5cm f/4.5 lens, Ibsor shutter;[34]
Rodenstock Trinar-Anastigmat f/4.5 lens, Durax shutter;[35]
|
|
||||
| 新Lily，Compur-Rapid快门，Hexar系列1 10.5厘米f / 4.5镜头编号3342。 图片来自eBayer Yalluflex。 （图片版权） |
|||||
1937年同年，Luxury Pearl发行了Albada取景器和一些昂贵的镜头/快门组合。据说，在Rokuoh-sha工厂越来越多地参与军事合同之后，Konishiroku购买了Simlar镜头和Leo百叶窗。不再应付民用镜头和百叶窗的生产。[36]采用狮子座的另一种解释，实际上是重新标记的精工社，也许是六合社缺乏合适的高规格百叶窗，无法在进口零件的库存变干后代替Compur-Rapid。给外部供应商。
据报道，《新百合》刊登在1936年6月和1937年4月的《朝日相机》上。[37] 1937年4月的广告说，带f / 4.5镜头的相机起价为85日元。[38]在1937年2月的《照片时报》上，广告给出了Heliar f / 4.5版本的价格为185日元，而Tessar f / 4.5版本的价格为195日元，这当然是最昂贵的版本。[39]
 |
 |
 |
|
| 新的Lily相机，Ibsor或Compur-Rapid快门，Hexar Ser.1 10.5厘米f / 4.5镜头。 图片来自eBayer Yalluflex。 （图片版权） |
|
军事百合
该军事百合是为了满足军事需求。它仅以8×10.5cm的尺寸存在。它具有New Lily的两个聚焦轮，以及与1934年型号相同的取景器。折叠床上的Lily徽标被替换为带有两个红色手掌的军事徽标。原始的帆布盒在闩锁上刻有ROKUOH–SHA字样，并且盖子内部带有相同的徽标。[40]镜头为Hexar Ser.1 13.5cm f / 4.5；到目前为止观察到的所有数字都在14xxx范围内。[41]百叶窗是千代田佳作精子（美能达公司的前身）制造的KTI-Tiyoko（T，B，1–200 ）。[42]名字KTI–TIYOKO刻在快门板的顶部；“Tiyoko”是“千代子”可替换书写的缩写驰尤达Kō岳。这是两家公司合作的早期例子，肯定是由军方强加的，大约在合并之前已有65年。原因可能是再次缺少合适的Rokuoh-sha快门。
一位消息人士称，便携式摄像机97型（九七式携带帯写真机，97-shiki keitai shashinki）被描述为日本海军的6.5×9cm百合花的军用版本，首先装有Tessar镜头，后来被Hexar取代。[43]名称“ Type 97”表示该相机是1937年制成的，对应于日本神话日历中的2597年。提及6.5×9cm格式可能是一个错误，并且此相机可能对应于上述的“军事百合”。[44]
   |
   |
| Rokuoh sha Lily军用8×10.5cm Hexar系列1 f4.5 / 10.5cm镜头 图片来自yalluflex。（图片版权） |
可互换百合
该互换百合肯定是用于军事目的，从只有极少数的例子知名制作一个版本。它具有两个聚焦轮，与新百合和军用百合相同，并且没有水平移动能力。百叶窗后面有一个小的操纵杆，可释放卡口安装座以互换镜头和百叶窗单元。
AJCC网站上显示的相机没有线框取景器或Albada取景器。它在Compur快门中装有Hexar Ser.II 13.5cm f / 3.8镜头，显然是特富达（8×10.5cm）格式。贝尔德（Baird）中的相机也没有线框取景器，而是在后部装有可折叠的光学取景器，该光学取景器由两个襟翼覆盖，类似于受Ernemann Klapp启发的Idea Spring。[45]在寻像器侧面的皮革覆盖物下方可见两个凸起。标准镜头也是在Compur快门中的Hexar Ser.II f / 3.8镜头；据报道其焦距为10.5厘米[46]但标记可能改为13.5厘米。甲远程巧思30厘米F / 6.3透镜和康盘快门毗邻相机描绘。
在百叶窗中观察到了Tele-Hexar 30cm f / 6.3镜头的其他两个例子。一个安装在Compur中; 另一个与军用百合花相同，安装在KTI-Tiyoko百叶窗中，后部装有卡口。[47]这些镜头和快门装置可能是为可互换的百合花制成的。
  |
||
    |
||
| Tele-Hexar 30cm f / 6.3 No.3301，KTI-Tiyoko百叶窗，带刺刀式安装，也许用于可互换的Lily。 梁文彪的照片。 （图片版权） |
||
后期提及
正式价目表编制于1940年10月，于1941年1月发布，其中“百合”的价格为¥130，没有更多详细信息。[48]当时进口的镜头和百叶窗可能不再可用。
政府调查报告列出了截至1943年4月日本相机的生产情况，其中还有一个归因于Konishiroku的“ Lily”，它带有Hexar 105 / 4.5四元镜头和Durax快门，据报道其速度为T，B和1–150。[49] Durax通常具有1/125的最高速度，这个不寻常的范围也许是一个错误。
