雅克·基弗斯（Jacques Kevers）编辑，
但丁·卡佩拉尼（Dante Cappellani）和塞萨尔·波佩斯库（Cezar Popescu）

本文是Picto Benelux小组的笔记的汇编，该小组由Jacques Kevers编辑，涉及铁银过程：Kallitypes，Vandyke brown和Argyrotype。

本文翻译自：https://www.alternativephotography.com/the-iron-silver-processes/

---

我–让我们不要混淆…

铁银族的主要过程是Kallitype，Van Dyke Brown
和Argyrotype。

否：Calotype不属于其中。它甚至与它们没有任何关系！
原型是由亨利·福克斯·塔尔伯特（Henry Fox-Talbot）在他的《照片制图》中设计的，其依据是氯化银（盐）将硝酸银转化为氯化银。Calotypes本质上是负性的-首先，由于其低灵敏度需要很长的曝光时间，因此它们只能用于照相。后来的改进使它们也可以直接在相机中使用。福克斯-塔尔博特（Fox-Talbot）与他们一起为负负系统奠定了基础，这种负负系统一直使用到数码摄影出现。必须注意的是，对于使用相同技术的肯定文档，我们不再称呼它们为calotype，而是盐纸印刷或盐印。

这些仅基于银盐的光敏性的方法不是本文件的目的。那些想了解更多关于他们谁应该阅读盐渍皮：历史与实践起草莱昂内尔头巾，编辑和象形比荷卢翻译。

在这里，我们仅处理基于光还原铁盐的过程。它们分为三个大族：氰基型，基于贵金属（如铂，钯和金）的过程，最后是“铁-银”族，其中与亚铁盐接触的银盐转变为金属态。姓氏家族是本文档的主题。

即使在这个家庭中，混乱也不罕见。人们经常会以为自己在做Kallitypes，而实际上他们在使用Van Dyke流程（这是最近的和更简单的流程），反之亦然。实际上，“ Kallitype”一词逐渐成为“ iron-silver”家族的通用名称。

至于Argyrotype，这是英国Michael Ware开发的一种更新得多的技术，其中敏化剂中的硝酸银被氨基磺酸银代替。该方法的最大优点是可以使用酸性溶液，这使得清除变得更加容易。其他过程使用中性或碱性溶液产生氢氧化铁（铁锈），这可能很难消除并影响图像的高光。

对于Kallitypes，草酸铁用于使纸张增敏。在曝光期间，只会出现非常模糊的图像，必须对其进行处理才能完全显示。根据纸张和显影剂的选择，可以获得各种色彩：棕褐色，红色，茄子甚至黑色，与铂金/钯色印刷品非常接近。考虑到所有因素，实际上Kallitypes似乎更接近铂-钯过程，而Van Dyke Brown（VDB）却更接近Cyanotype过程：对于VDB，敏化也基于柠檬酸铁铵，并且图像仅询问暴露后彻底洗净。

在本文档中谈论Kallitypes时，我们仅指的是原始过程，该过程稍微复杂些，也更昂贵，但是与VDB相比，对比度控制具有更大的灵活性。

II –历史的一点点…

到1842年，约翰·赫歇尔爵士（1792-1871年）发现，光可以将亚铁态的柠檬酸铁铵转化，并且可以通过将贵金属盐还原成与金属接触的金属来形成永久图像。亚铁盐。他使用普鲁士蓝颜料，汞，金和银来描述他分别称为的过程：氰型，两亲型，金绿型和Argentotype。由于他的其他多项活动，他再也没有进行进一步的调查，而且很长时间之后，其他人才真正实施了从他的基因型衍生而来的程序。

直到1889年，WWJ Nicol开发了Kallitype工艺及其变体，并为其申请了专利，他称之为Kallitype I，II和III并没有很多独创性。这些变体使用了诸如柠檬酸铁钠，草酸钾，草酸铁，草酸等盐以及各种显影剂。

1895年，法兰克福的“ Fabrik Technischer Papiere Arndt und Troost”公司申请了一种称为“ Braundruckverfahren῎”（棕褐色）的棕褐色印花工艺专利。该专利描述了柠檬酸铁铵，硝酸银，酒石酸和明胶的混合物。这个配方确实发生了许多变化，由于现代纸最终在生产阶段被确定尺寸，因此明胶最终消失了。

必须指出的是，“范戴克·布朗”这个名字直到1930年代末即1940年代初才出现得更晚。这个名字的来历还不确定：有人认为它指的是佛兰德画家安东·范戴克所用的暖色调。无论如何，这里实际上是错误地使用了该名称：在20世纪初期的文献中提到的“ Vandyke”过程是指用于制作地形图的光刻过程。它是由Frederick Reginald Vandyke开发的，他于1889年被“印度测量机构” ῎Survey of India（一家制图机构）聘用，并于1923年结束了他作为照相平版印刷服务公司董事的职业生涯。

然而，“范戴克·布朗”这个名字逐渐变得普遍使用，并且在1961年的《不列颠百科全书》中首次将该术语定义为基于铁-银盐组合的照相技术。

III –技术说明

A –底图

当然，这是银铁家族中鲜为人知/使用最少的工艺。

a –“ Arndt und Troost”公式

柠檬酸铁铵……………………。100gr
硝酸银……………………………………。20gr
酒石酸……………………………….. 20gr
明胶………………………………………….. 15gr
水…………………… …………………………..1000毫升

b- ῝当代版

增感剂与VDB所用的增感剂相似，但使用了酒石酸代替草酸。

为了使纸张敏感：
去离子水（*）……………………30毫升
柠檬酸铁铵…………………….. 2,5gr
草酸…………………………………… ……..0.4gr
硝酸银……………………………………。1,0克

（*）真正的蒸馏水昂贵且难以获得；而且无论如何，当与硝酸银接触时，它仍将包含氯化物（Cl-），该氯化物负责形成不透明的白色AgCl沉淀。为了满足我们的需求，优质（≤1µs）的软化水（也称为DM或去离子水）既不含氯，也不含氯，并且绰绰有余。

首先溶解并混合柠檬酸盐和草酸，然后在弱光下添加溶解的硝酸盐。可能会形成沉淀物。这可以被过滤掉。在黑暗中放置24-48小时。如果该配方不能提供足够的对比度，则可以通过使用明胶上浆或将10％的重铬酸钾溶液添加到配方中来增加对比度。在这种情况下，可能还会有沉淀物，也必须将其过滤掉。

暴露：阳光或紫外线。公开Kallitype或VDB。与Kallitypes一样，在处理之前只有微弱的痕迹是可见的。

加工：
DM-水：……………………………………1000ml
硼砂…………………………………….. 5gr

在不断搅拌下，将印刷品在此浴中浸泡5至7分钟。使用硼砂（而不是范代克河的纯净水）进行处理；它非常碱性，有利于氢氧化铁的形成，很难消除。首先将照片浸入盐水中，然后用少许柠檬酸将其酸化，可以减少问题。

定影：在3％的硫代硫酸钠溶液中放置1分钟。总体而言，图像将变暗，但高光将被清除。

冲洗：在1％的亚硫酸钠溶液中第一次沐浴（5分钟）后，在流水中冲洗20分钟。如果不使用亚硫酸盐浴，则可能会（在相当硬的水的情况下）用少量柠檬酸酸化水，并将漂洗时间延长40分钟。

B – Kallitype过程

Kallitype流程从未非常流行。它得到了一些积极的评价-特别是在美国-但不幸的是，铂金工艺以其巨大的声望在十年之后就到了，就在非常受欢迎的“ gaslight”论文问世之前。它既不像第一个那样永久存在，也不像第二个那么友好，它就获得了不稳定的声誉，这尤其有害。

这种声誉主要是由于处理笨拙，特别是由于定影效果差：Nicol在他的第一个公式中仅使用氨来定影图像。当全部或部分用硫代硫酸钠代替时，情况会有所改善。持久性的确在很大程度上取决于用适当的溶剂完全消除铁盐，以及与硫代硫酸盐完全消除未暴露的银盐。可以使用各种墨粉进一步改善它。随着时间的流逝，尼科尔的原始公式得到了大力修改。因此，它们仅具有一些历史意义，在这里我们将不进一步研究它们。

Kallitype是显影过程（DOP），它不具有打印过程（POP）的自动遮罩效果，也不具有阴影中对比度的相关降低。它的曲线呈现出长而规则的斜率，类似于铂金工艺。好的Kallitype很难与pt / pd打印区分开来，但是便宜得多……

工作流程：敏感–干燥–曝光–显影–清洗/清除–调色（可选）–固定–清洗。

增敏浴：尽管Nicol的原始配方带来了许多产品，尤其是草酸铵和草酸，但现代配方却要简单得多，仅包含2种物质。准备两种溶液（在弱光下用于硝酸银）：

A – 10％的硝酸银溶液
B – 20％的草酸铁溶液

将它们分开，放在棕色瓶中，并避开阳光。

准备涂装时，将等量的A和B混合在一起（通过将滴管浸入另一个瓶子中来避免污染溶液。）仅需您需要的量。以圆周运动混合（好像您正在旋转一杯酒..）。Kallitype比白金印刷所需的产品多20％。作为起点，可以预见（A + B溶液）：对于10×12.5厘米的印刷品：16-20滴；对于13×18厘米：1.5毫升（或34滴）；对于30×50厘米：6-8毫升；对于50×60厘米：14毫升。如果您的打印品倾向于褪色，则可以稍微增加A对B的数量。

以下内容也可能准备/使用：

–每20滴A + B（温暖的色调，橄榄黑）
1滴1％氯化金溶液–每20-40滴A + B 1滴5％Tween20溶液（纸张吸收效果更好）

仅在真正必要时使用Tween20（例如，使用Bergger的COT320）。

干燥：如果使用吹风机，重要的是不要将热空气直接吹到湿的表面上。这会使高光模糊。使用低温设置，将气流引导到纸张的背面。更好的是，改用风扇。
注意！使用前必须将纸张“干干”！在潮湿的天气下，即使长时间地进行简单的空气干燥 也可能不够。

暴露：可以照常进行，也许要借助῝Stouffer῎（或类似的）楔形物。曝光时间将短于pt / pd打印，并且应该在阳光下约1-6分钟；您可能需要在紫外线灯下加倍时间。这当然取决于几个变量：照明设备，纸张，底片等。

发展：存在许多不同的公式，给出所有不同的结果（图像颜色，…）。当然，如果您打算对图像进行色调处理，则对图像颜色的影响并不重要……

与显影剂接触时，图像很快出现，重要的是将打印的所有部分同时浸没。最常见的技术是将裸露的纸张放到一个空的，干净且干燥的托盘中（在每次进行新打印之前将其清洁），并尽快将显影剂倒在其上。

请使用足够的显影剂覆盖整个图像，否则在完成处理之前可能会有不规则显影和耗尽的风险。显影剂太弱会在图像上留下污点。建议每处理500cm ²后至少添加50ml新鲜显影剂。跟踪每批处理的打印数量也是一件好事：每个开发人员都有其能力，这是很有用的。

即使图像确实很快出现（10-20秒），您也不应避免延长显影时间：不可能过度显影，并且重要的是将最大量的铁盐转化为亚铁盐。在8至10分钟内发育。图像看起来太暗，但稍后会清除。

注意显影剂不要变成碱性，因为这会促进铁在不溶性盐中的转化。应使用pH试纸或pH计定期检查酸度。pH值增加后，立即添加与配方中已使用的酸相同的酸：柠檬酸，草酸或酒石酸。这样可以确保更好地保护图像和更清晰的高光。

不要扔掉显影剂，而要留作进一步处理。您可能需要将其过滤：一段时间后，将形成黑色的金属残留物沉淀物。

῝Classic῎显影剂（黑褐色色调）
DM水………………………….. 1000ml
硼砂（无水）………………100gr
罗谢尔盐……………………75gr
酒石酸………… ………………。3gr

对于较冷的色调，请增加硼砂的数量并减少罗谢尔盐（酒石酸钾钠）–相反，对较暖的色调进行操作。注意：硼砂在冷水中不能很好地溶解：在30°C下以750ml开始。
实际上，这个开发人员不是最容易准备的，也不是提供最清晰亮点的开发人员。

以下公式通常会给出更令人满意的结果：

混合的显影剂乙酸钠/柠檬酸铵
A –乙酸钠的20％溶液（在1000ml水中200gr）
B –柠檬酸铵的20％溶液（在1000ml水中200gr）
用法：1份A + 1份B。更新400ml每2500平方厘米的处理纸。
溶液A也可以替换为：
C – 1000毫升水中的150克乙酸钠+ 1,5克酒石酸。

解决方案A，B和C也可以单独使用：
A：棕黑色图像
B：暖红色至栗色图像，阴影细腻，细颗粒
C：中性黑色图像，比A深的黑色。

还有很多其他的开发人员公式，在这里无法详细说明。

清除
显影后，有必要清除淡黄色的污点，尤其是在高光部分可察觉的地方。为了永久性去除所有未暴露的铁盐也是必不可少的。首先在由少量柠檬酸添加的去离子水中冲洗印刷品4-5分钟。然后浸入两个连续的4％EDTA浴中（每次5分钟，同时搅拌），直到高光干净为止。随着铁盐的消除，水变成黄色。当颜色变浓并且清除速度变慢时，请消除浴液：第二个代替第一个，而新的代替第二个。如果您没有柠檬酸或EDTA，则7-Up®可以帮助您……冲洗后再进入下一阶段。

色调（可选）

调色浴可以改变最终图像的颜色，但更重要的是通过在其银上镀上更稳定的金属来改善图像的持久性。它还有助于减少阴影中的金属光泽，这可能是显影时间过长的结果。可以使用所有用于pt / pd打印或盐纸的镀液。定影之前会发生色调变化。

金：柠檬酸5gr + 1000ml DM水+ 5％氯化金溶液5ml。浸入5分钟，或者直到结果达到您的口味为止。随着使用，其动作变慢。

钯：醋酸钠2gr +柠檬酸2gr + DM水400ml + 20％氯化钯溶液（30滴）。浸入5分钟，或者直到结果达到您的口味为止。调色后，在自来水中冲洗打印5分钟。

固定-洗涤
大多数永久性问题来自固定不足和在碱性过强的水中洗涤不足。遗憾的是，您已经投入到这个阶段，只是为了妥协现在的一切。

修复：如果太酸，会漂白图像；如果太碱性，其作用将不是最佳的。
硫代硫酸钠（次硫酸盐）…………50克
家用氨水……………………………….. 5毫升
DM水………………………… ……………………1000毫升

固定2分钟–用水冲洗2分钟，然后将其浸入1％的亚硫酸钠溶液中1分钟–最后在流动的自来水中冲洗30分钟。–挂干。

问题：高光被弄脏了。
请考虑以下建议：
–将Tween20添加到敏化剂中
–在清除之前使用酸化的DM水进行第一次冲洗
–使用乙酸钠/柠檬酸铵显影液混合
–处理至少5分钟

问题：对比是错误的。
–向显影剂中添加重铬酸钾可能会增加对比度，但有可能会弄脏高光，并且显影剂将永远更换……在这种情况下，要准备好几套显影剂，每套显影剂的含量不同，可能会很有趣。 4％重铬酸盐：4 – 8 – 16 – 24 – 32 ml / l（比例越高，对比度越高）。
–较冷的显影剂（≥20°C）将产生较冷的色调和更多的对比度；较热（30°C），它将提供较温暖的色调和较低的对比度。

一些可用的论文（Kallitype和VDB）。

• 拱门水彩画
• 柏格COT320
• Fabriano Artistico（酸化）
• 坎森·克罗伯特
• 坎森·蒙特瓦尔

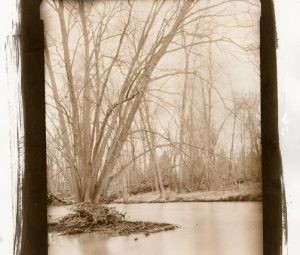

C – Van Dyke Brown（VDB

这是Kallitype流程的简化版本。该配方不需要草酸铁，加工过程在纯水中进行。在某种程度上，它相当于银盐家族中的氰基化过程。但是，此过程不具备Kallitype对比度控制的灵活性。

它的好处：

• 单个敏化浴，易于制备
• 在纯水中处理
• 便宜的
• 快速; 相对短的曝光时间
• 相当长的音阶 与用于银色印刷的碳粉相似的碳粉

它的缺点：
正如Kallitype程序一样，VDB从一开始就在图像持久性方面享有声誉。很大程度上是错误的，因为问题主要来自代代相传的处理指令不足。一旦充分了解了加工过程中铁残留物的形成及其与图像中金属银的相互作用，以及充分定影和清洗的重要性，就可以解决其大部分问题。可惜的是，一个过程虽然非常简单，却给出了如此漂亮的结果，却引起了极大的不信任……

工作流程：敏化–干燥–暴露–清洗显影–调色（可选）–固定–最终清洗。

增敏浴：准备将三种溶液A，B，C混合使用：
A：
柠檬酸铁（III）……。27gr
DM水（室温）………………..100ml

B：
酒石酸…………………………4,5gr
DM水（室温）…………..100ml

C：
硝酸银………………………….. 12克
DM水（室温）…………… 100ml

在弱光下，将B加入A中，同时缓慢混合（避免使用金属器具），然后将其整个倒入一个不透明的棕色瓶中，其大小足以容纳所有三个部分。然后非常缓慢地添加C，否则会形成乳状沉淀。如果发生这种情况，它可能会在一两天后最终溶解。如果不是这种情况，可以逐滴添加一些柠檬酸或酒石酸，直到溶液澄清为止。在添加硝酸盐之前，将溶液在约50°C的温度下加热。一些作者指出，这种浴必须在使用前几天成熟。所有人都不同意这一点。

标签清晰。混合物在冰箱中保存大约一年。如果形成黑色沉淀物，则无需过滤，只需小心取出必要量的溶液，而不会干扰沉淀物。如果您再也无法获得所需的密度，那就该更新乳液了。

也可以将零件A，B和C分开存放，并使用滴管在使用时仅准备所需的数量。

乳液涂层：使用您喜欢的方法，刷子或玻璃棒。避免使用带有金属零件的刷子。避免过多地装入刷子：在处理过程中，造成的纸张起皱和水坑形成将成为问题的根源。在开始另一个方向之前，先沿一个方向在整个表面上分散乳液，否则您将获得不均匀的分布，最终图像中将显示该分布。乳液一旦开始“凝结”（在观察表面反射的同时失去光泽），就必须停止刷涂，否则会出现条纹。（如果不习惯，最好用黄色水彩来训练）。当所有产品摊开后，请在使用吹风机之前将纸张搁置几分钟（设置为最冷的温度）。同时冲洗并擦干刷子，用一些家用纸擦拭。避免将其留在纸上：它可能吸收用于漂白纸的氯化成分。最后建议：在涂布之前，请确保纸张“已干”。如果天气潮湿，则可以使用除湿机。

曝光：VDB是POP（打印过程）：曝光后和“处理”之前，图像必须完全可见-后者将主要清洁图像而不会使图像变暗。轻微的过度曝光比不足的曝光更可取。使用Stouffer（或类似的）阶梯楔形物制作一系列以30秒为增量曝光的测试条可能会有所帮助。
在阳光下，正确的曝光时间通常为2至6分钟；在紫外线灯下需要稍长的曝光时间。由于存在大量变量（产品，负片，纸张，光源），因此不可能给出更精确的指示。

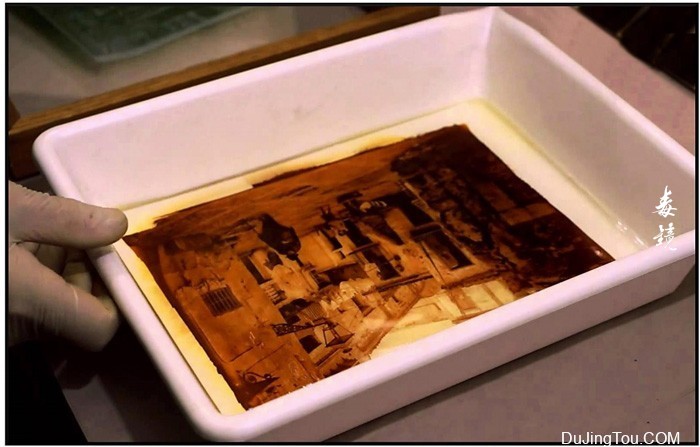

development水洗῎：通常的问题之一是在曝光后正确显示的图像似乎减弱了，并且在加工过程中或什至更晚的时候暗色调会“渗出”。这就是使该过程声誉不佳的原因。这些问题不是该过程固有的，而是由于处理不充分造成的。

第一次洗涤发展：使用添加了少量柠檬酸的软化水非常重要。自来水中氯或氯胺的存在是定影液中高光斑点和图像褪色的主要原因。通过使用DM水，离开印刷品的乳状云显然不那么重要。这种云是在自来水中与氯离子的存在反应形成的氯化银。在此浴中持续搅拌2分钟。

（酸化：酸的添加量取决于水的特性。水应足够酸以充分消除铁残留物，但不能过多，以免降低银的Dmax。从1,25gr / l开始，然后根据需要逐渐增加到30gr / l。如果您再也无法得到深黑色，则您走得太远了。pH值低于7是理想的）

第二次洗涤：用自来水填充托盘，并添加少量柠檬酸。搅拌其中的打印2分钟。再用自来水冲洗2分钟。在此阶段，图像略微褪色是正常现象。它将在固定器中再次变暗。图像也将获得较冷的色调。

色调（可选）：某些色调可以保护图像的金属银，提高其持久性并减少定影剂中的漂白。他们还可以更改图像的色调。

硫脲金碳粉（LP Clerc）：50毫升1％氯化金+ 50毫升1％硫脲+ 0.5克酒石酸+ 20克氯化钠+水制成1000毫升

钯碳粉：2克醋酸钠+ 2克柠檬酸+ 400毫升DM水+ 30滴20％的氯化钯在这些溶液中的任何一种上打印图像，直到视觉上使您满意为止；用自来水冲洗5分钟并修复。

硒鼓粉：在500毫升DM水中混合1至5毫升柯达快速硒粉（或类似产品）。可以在固定之前或之后使用。注意：它会迅速使图像褪色。
修复后：2分钟，但是一旦发现图像开始漂白就停下来。然后，清洗并清洗。

定影之前：将溶液以1：100或1：200的比例稀释，将打印品色调30-60秒，但是一旦发现漂白剂就停止打印；冲洗，修复，清除，清洗。

固定：固定= 30gr硫代硫酸钠+ 1000ml水。如果您的水不是碱性（坚硬），则可以添加2克碳酸钠或一茶匙家用氨水。这将抑制图像的漂白。小心！如果定影剂的碱性太强，则残留铁的清除可能会不完全，残留铁（III）最终会氧化图像中的银。
该定影液非常稀释，将很快用完。建议固定在两个槽中（每个槽2分钟），并每8-10个打印一次更换第二个槽。定影器中的打印件略微褪色没什么大不了的，因为之后打印件会明显变干。另一方面，最重要的是消除所有残留的银。因此，请勿过早中断安装…

最终清洗：清洗的目的是消除定影液的最后残留物。如果要加快清洗速度，请将印刷品浸入1％的亚硫酸钠溶液（或半强度的商用透明胶）中，然后在流动的自来水中冲洗20分钟（无透明胶：30至40分钟） ）。

问题：图像的深色部分似乎流血
了。一旦与清洗水或定影液接触，褐色的云就会从打印的深色区域流出。纸张上浆过多会阻止增敏剂浸入纸张纤维。避免调整纸张大小。纸张上敏化剂过多。如有必要：第一层，擦拭，干燥，第二层，擦拭，干燥，暴露。纸张干燥太快，致敏溶液没有时间浸入纸张纤维中。

问题：高光部分沾污，印花
模糊不清洗显影液的碱度导致无法消除的金属化合物的形成：在第一个（如有必要，第二个）洗显影液中使用DM水和柠檬酸。

问题：对比度不好

• 用数字方式制作另一个负片并调整图像的曲线：获得良好图像的最佳保证是正确的负片。
• 过度曝光会减少对比度; 曝光不足会减少它。
• 纸张在曝光前必须先“干燥”。当天气潮湿时，即使在更长的时间内在露天简单干燥也可能不够。
• 干燥后立即暴露纸张。
• 用以下῝ VanDyke FC ῎（柠檬酸铁）溶液代替经典的敏化剂：
  溶液A῝FC῎：35ml水+ 10gr柠檬酸铁+ 10gr柠檬酸+ 2,5gr柠檬酸钠
  添加B和C溶液，与经典的敏化剂相同。
  使用：混合不同比例的῝Classic῎（Cl）和῝FC῎敏化剂：
  1Cl + 0FC = 17步-9Cl + 1FC = 15步-8Cl + 2Fc = 13步-5Cl + 5 FC = 12步。进一步增加FC比例不会增加对比度，但是会降低速度（更长的曝光时间）。在50/50配方中，将柠檬酸钠从2,5gr增加到5gr，可在Stouffer台阶楔形镜上进行另外两个台阶来增加对比度。
• 使用Wynn White的Van Dyke还原剂：
  铁氰化钾………………0,25gr
  溴化钾……………………。0,20gr
  硫代硫酸钠……………………5,00gr
  DM水制成……………………1000ml
  将印刷品浸泡在水中，确保没有气泡残留，然后浸入并搅拌减速器。该
  打火机散件似乎清除第一和对比度增加。在达到所需结果之前先停下来，冲洗，在次要清洁溶液中处理3分钟，再冲洗30分钟。（请注意，这也是清洁染色高光的解决方案……）。

问题：如何确定清洗是否完成？
如有疑问，可以进行残留的
次品测试：HypoTest-2：75ml DM水+ 12,5ml乙酸28％+ 0.75gr硝酸银+水制成100ml

清洗后，用纸巾擦拭打印的一角（可以将其隐藏或切断），然后在其上滴一滴HT-2。静置2分钟，然后吸干。如果看不到污渍，则认为清洗已完成。最好延长清洗时间（例如20分钟）以确保清洗。如果有棕色或深黄色污渍，则说明清洗还远远不够。浅米色意味着进步，但还不够。注意！请注意，污渍是永久性的……

D –原型设计过程

迈克·韦尔（Mike Ware）注意到铁-银制程中的任何一个都不能摆脱陷阱或困难，于是在1990年决定开发一种更加人性化的技术，第二年他的努力导致了这一过程，他称之为“ Argyrotype”。尽管挑战其“历史性”特征是很合理的，但它与传统铁银工艺的融合却十分明显。

这些姓氏固有的问题在于银颗粒的使用，这种银颗粒（胶态银）比现代银明胶乳液中使用的银颗粒要细得多。这些颗粒也更容易受到伤害，这带来了巨大的问题，并且在处理图像时几乎没有余地（既没有太多的酸性，也没有过多的碱度..）。在氩型印刷工艺中，硝酸银被氨基磺酸银代替，不会导致图像中的银降解，并且可以在显影和定影阶段使用酸性物质（因此很容易消除）。由于氨基磺酸银不易获得并且必须首先制备，因此敏化过程比其他过程要长一些。但是，在负片曝光后，处理就可以很简单：简单的清洗和固定就足够了。

增敏浴：
–准备以下解决方案：
。氨基磺酸……………………………………7gr
。氧化银（I）……………………………………7gr
。柠檬酸铁（III）铵，绿色……22gr
。吐温20 ……………………………………… .. 0,2ml
。水使……………………………………100ml

将氨基磺酸在70毫升的DM水中稀释，在不断搅拌下一点一点地添加氧化银，直到完全溶解。然后加入柠檬酸盐，不停止搅拌。让我们冷静下来。将Tween20与溶液充分混合，并在室温下加一些DM水。如果需要更多的对比度，则可以在100毫升中再添加一克氨基磺酸。如果形成沉淀物，则通过咖啡过滤器过滤。

–或者您可以从Bostick＆Sullivan订购现成的解决方案…

底片应对应一个允许在0级纸上正确打印银明胶的底片。使用为此技术保留的刷子或玻璃棒涂纸。涂完乳液后，等待3至10分钟，这样溶液就可以一直渗透纸了。在仍然潮湿的情况下，将纸放在两片乙酸酯之间，不要刮花，将底片放在其顶部，并将整个组件放在打印框架中，最后露出。理想情况下，湿度应为40％到80％。

曝光：Argyrotype过程是POP（打印过程）；曝光后出现的图像外观必须与完成后的图像相对接近。当然，在可能的色调，定影和干燥过程中，它仍然可以改变。建议稍微曝光过度。

洗净发展：首先在软化水10分钟，冲洗干净，在这段时间的至少一个水改。如果您的自来水非常坚硬或氯化，则可能会导致固定问题。然后，在第一次（去离子水）漂洗水中添加少量柠檬酸（或一些柠檬汁），然后再延长洗涤时间10分钟可能会很有用。如果仍然存在问题，则有必要使用脱氯器，该脱氯器是在水族馆和水产养殖专门商店中出售的一种化学物质。

色调（可选）：颜色已经受到纸张的选择及其在曝光阶段的湿度的影响。

至于其他过程，调色浴不仅可以改变颜色，还可以提高其对定影剂的耐受性和持久性。

传统的碳粉由两种备用溶液制成，第一种是0.2％的氯化金溶液，第二种是2％的硫氰酸铵。在900毫升软化水中添加50毫升每种。该浴是可重复使用的。当它似乎用完时，只需在旧浴缸中加入50ml两种溶液：您无需从头开始！

固定：在2％硫代硫酸盐浴中3分钟。如果您的打印过于密集（曝光过度），则可以延长该时间：它将使打印部分变清晰。如果印刷品必须保留精细的高光细节，则向定影液中添加一茶匙液氨可能会很有用。如果您的水已经很碱性，请不要这样做。

图像很快就开始在定影器中分解。这通常是由于敏化剂不能很好地渗透到纸的纤维中。每20-24滴敏化剂加一滴Tween20将改善渗透力。仅在应用敏化剂时才添加Tween，并且仅将其添加到当前图像中所使用的量中，而不要在整瓶备用溶液中添加Tween。

洗涤：用流动的自来水至少洗涤20-30分钟。在干燥过程中，打印件将变暗，并大致恢复到洗涤显影时的色调。如果使用吹风机，它将变暗。

纸张：某些纸张不兼容且不能获得令人满意的结果：不可磨灭的黄色染色，即使使用Tween20也有图像渗色，金属光泽…根据Mike Ware的说法，只有纯棉纸和内部Aquapel上浆剂，不含任何其他纸张添加剂是合适的。

在取得良好效果的论文中：

• 柏格COT320
• 拱门普拉汀
• 赫歇尔式
• Ruscombe Mill的Buxton
• 里夫斯BFK
• 坎森·克罗伯特
• 丰特尼
• 沃特曼水彩

参考书目

图书：

• 摄影技法– LP Clerc，1947年出版Paul Montel，巴黎
• 光的守护者–威廉·克劳福德（William Crawford），1979年摩根（Morgan）和摩根（Morgan），纽约多布斯费里（Dobbs Ferry）
• 盐的精神–马丁·里德和兰德尔·韦伯，1999年，阿根廷，Aurum Press Ltd，伦敦
• 成为焦点– John Barnier，2000年纪事书，旧金山
• 《替代性照相过程书》 –第二版。– Christopher James，2007年，美国克利夫顿公园的Delmar Cengage学习，
• De Kunst van het Fotoarchief – Roger Kockaerts和Johan Swinnen，2009 UPA（安特卫普大学出版社），ASP，比利时布鲁塞尔（Roger Kockaerts是Picto Benelux的成员）
• 摄影替代工艺指南–吉尔·恩菲尔德（Jill Enfield），2013年，世界聚焦出版社，英国奥克森
• 口香糖印刷和其他惊人的接触式印刷工艺– Christina Z. Anderson，2013年，美国博兹曼

主题词：

• 《世界后工厂摄影杂志》第8期– 2003年2月–朱迪·塞格尔（Judy Seigel）
• Vandyke棕色和Callitype工艺– Carmen Lizardo
• VDB，Kalli，并制造大幅面相机– Sandy King
• 有关VDB变量/对比度/色粉/ Kalli – coll的更多信息。
