Zeiss Ikon Finders for Contax,蔡司Ikon Finds for Contax,

多年来,Contax的取景器有多种形状和样式,专为不同的应用而设计。但是它们的目的是唯一的,以显示一个或多个已安装在Contax上的镜片的视野。

遮罩取景器


最简单的是用于取景器的遮罩,该遮罩将视角限制为与安装的镜头一致。优点是它们的简单性使其非常便宜,并且维护了组合的取景器/测距仪。不利的一面是,它们极大地减小了图像的尺寸以供查看。特别是长镜头。而且它们只能用于远摄镜头。

Contax I的遮罩取景器。
通常,该遮罩适用于85或135mm镜头,但它确实适用于180mm镜头。

制造用于Contax II的遮罩取景器,目录号为543/7,覆盖了85毫米,并为135毫米sa井打了一个遮罩。它安装在配件热靴中,并悬挂在寻像器的前面。当Contax III推出时,由于将冷靴安装在仪表的顶部,因此需要一个具有更长手臂的取景器。该取景器544/7如图所示。

取景器544/7与85/4 Triotar一起安装在Conatx III上。

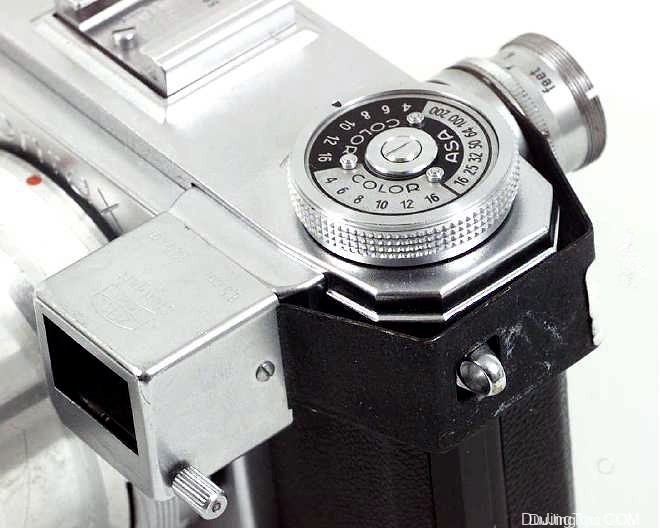

随着Contax IIa和IIIa的推出,对面具取景器进行了修改,使其可以包裹在相机的末端,从而使同一个取景器可以在两种型号上使用。

个别焦距取景器


单焦距的光学查找器通常具有最佳视野,但是每次更换镜头时都必须更换。它们提供21(435),28(432/3),35(432/5),40(432/4),180(436/11),300(436/12)和500mm镜头(436/13) )。

21mm Biogon的取景器,与Contarex上21mm Biogon的取景器相同。
28/8 Tessar的取景器,黑色和镍制,安装在Contax I上。它也有黑色和铬制。
黑色和镀铬35mm镜头的取景器,黑色和镍制没有。
白化表盘” 35mm取景器,全为镀铬。
180mm镜头的取景器。

多镜头光学取景器


这些查找器用途最广泛,使用同一查找器可以覆盖多个镜头。战争之前,蔡司提供的436/1具有可逆管,覆盖了50、85、135和180mm镜头,而436/4用于28、50、85、135和180mm镜头。较早的示例缺少单击停止(侧面有铬或尖刺的弹簧条)。还有一个436/7,配备28或35宽镜头,覆盖范围为50、85、135和180mm。最后是436/70,覆盖了28、35、50、85和135毫米。

战争结束后,耶拿生产了一个取景器427,它覆盖了25、35、50、85和135个镜头。斯图加特生产了440,它覆盖21、35、50、85和135毫米。他们还生产了适用于85和135mm的鱼雷取景器(438),以及适用于35、50、85和135mm的通用取景器,以及立体声镜框线。

战前耶拿的Contax通用取景器436/70。
战前耶拿的Contax通用取景器436/4。这个早期的示例缺少点击停止。
用于Contax的finder 436/1。
战后耶拿的Contax取景器4427。
来自Suttgart的Contax的通用取景器440。

阿尔巴达取景器


Van Albada发现者有刚性和折叠两种版本。它们具有50mm,50mm和85mm或50mm和135mm的镜框线。最初它们是用黑色和镍制成,然后是黑色涂料,但随着Contax II的推出,它们是铬。432/1和432/2分别适用于50 + 85mm和50 + 135mm,并用黑色和镍精加工。433 / 24、433 / 25和433/26分别适用于50mm,50 + 85mm和50 + 135mm。刚性版本很难找到。它们分别为43 / 34、433 / 35和433/36,分别为50mm,50 + 85mm和50 + 135mm。

早期发现者432/1。

Contax I黑色的Albanda取景器的两个示例。黑色的一个用于50和135mm镜头,右侧的一个仅具有50mm镜框。这些在Zeiss目录中被列为运动发现者。

这些示例在Contax II和Contax II的铬合金中完成。
不寻常的刚性Albanda取景器433/35。

其他取景器


蔡司用黑色和镍制成了烟囱式取景器436/2。取而代之的是436/5,它将向侧面旋转以用作直角查找器。它是黑色和镀铬的。他们还为Contax I(436/3)建造了一个测角仪,我只看到了它的照片。

从前面看的烟囱查找器436/2。
从后面看烟囱查找器436/2。
底部,显示雕刻。
腰部水平仪436/5,它也旋转成为直角仪。
